Продолжаем цикл статей, посвященных обслуживанию, ремонту и замене запасных частей и деталей хроматографического оборудования от производителя Agilent. В данном материале представлена подробная информация по обслуживанию хроматографического детектора на примере детектора с диодной матрицей и детектора с изменяемой длиной волны G7115/G7165 и G1315/G1365 Agilent.
Содержание
2.1. Отключение через LabAdvisor
3.1 Как проверить исправность ячейки детектора
3.2. Как заменить стекла в ячейке детектора
4. Как заказать наборы для обслуживания ячеек детекторов Agilent
Ранее в нашей статье «Диагностика и замена дейтериевой лампы в хроматографе Agilent» была детально изложена процедура первичной диагностики и этапы замены дейтериевой лампы. В этой статье мы рассмотрим способы отключения требования детектором RFID метки, технологию проверки характеристик ячейки детектора и узнаем, как самостоятельно заменить стекла в ячейке детектора.
Хроматографический детектор
Хроматографический детектор представляет собой модуль, предназначенный для обнаружения и количественного анализа разделенных компонентов исследуемой смеси в результате элюирования подвижной фазы из хроматографической колонки. И, если колонку принято называть сердцем хроматографа, то детектор – мозг хроматографического процесса, незаменимый при работе любым методом: газовой, жидкостной, высокоэффективной жидкостной хроматографии.
Детектор преобразует свойства молекул анализируемого вещества в измеряемый сигнал и, в зависимости концентрации компонентов смеси на выходе из колонки от времени, отображает результат в графическом виде. Графическое выражение результата регистрирования вещества называется хроматограммой. Хроматограмма несет ценную информацию о составе и концентрации компонентов в исследуемом образце.
Среди основных требований, предъявляемых к хроматографическим детекторам, можно особенно выделить: высокую чувствительность (регистрация самых незначительных изменений свойств подвижной фазы), быстродействие (мгновенная регистрация определяемых компонентов и быстрая реакция на изменения концентрации), линейность (пропорциональное изменение величины сигнала от изменения концентрации определяемого компонента), точность (отсутствие размывания пиков).
Как отключить требование детектором RFID метки
В первой статье цикла мы подробно рассмотрели, как провести диагностику и замену дейтериевой лампы в детекторе Agilent, теперь ответим на вопрос, как настроить детектор таким образом, чтобы он не запрашивал RFID метку (радиочастотная метка для отслеживания текущего состояния расходных материалов). Отключение актуально при использовании OEM ламп типа Sciencix, не обладающих меткой.
Есть два пути для отключения требования наличия RFID метки:
- LabAdvisor
- OpenLab
Отключение через LabAdvisor
Пользователь заходит в LabAdvisor (система сбора и обработки хроматографических данных, независимый пакет диагностических инструментов для лаборатории от Agilent) и нажимает кнопку «Connect». Далее переходит во вкладку «Instrument control» и выбирает модуль детектора. Последним действием необходимо развернуть окно «Special commands», в котором находится функция отключения требования наличия радиочастотной метки лампы и ячейки.
Отключение через OpenLab
Отключение напрямую из программы OpenLab (программный комплекс, единое информационное решение для современного аналитического процесса от Agilent) производится еще быстрее, чем через LabAdvisor. В окне сбора данных необходимо нажать правой кнопкой мыши на «квадрат» детектора, далее кнопкой «Control» открыть окно, в котором будет кнопка, позволяющая отключить функцию требования наличия метки – «Always use lamp».
Доступное пользователю сервисное обслуживание детектора, помимо дейтериевой лампы, включает в себя обслуживание аналитической ячейки. Этой главой мы завершаем материал, посвященный работе с лампой, и переходим к информации по обслуживанию ячейки детектора.
Ячейка детектора
Ячейка является одной из критически важных частей детектора, исправность и стабильная работа которой напрямую влияет на анализ, и соответственно на качество выпускаемого продукта. Дефекты ячейки вызывают значительное ухудшение результатов. К проблемам, которые могут возникать из-за поломок ячейки, можно отнести низкую интенсивность, высокие шумы, дрейф, возникновение воздушного пузыря, протечки, сообщения об ошибках или предупреждения и др.
Как проверить исправность ячейки детектора
Для проверки характеристик ячейки существует специальный тест Cell test, который проверяет интенсивность работы сначала без ячейки, а затем с ячейкой, заполненной водой. По соотношению показателей тест оценивает работоспособность системы. В примере на рис.1 видно, что минимальное соотношение интенсивности света должно быть 0.3, а фактическое составляет 0.81. Результат теста свидетельствует о том, что ячейка находится в исправном состоянии.
Если результат теста оказывается неудовлетворительным, первое, что рекомендуется сделать – промыть систему чистой водой и убедиться, что в ячейке отсутствуют пузыри. Если промывка не дает положительного результата, необходимо произвести замену стекол ячейки.
Как заменить стекла в ячейке детектора

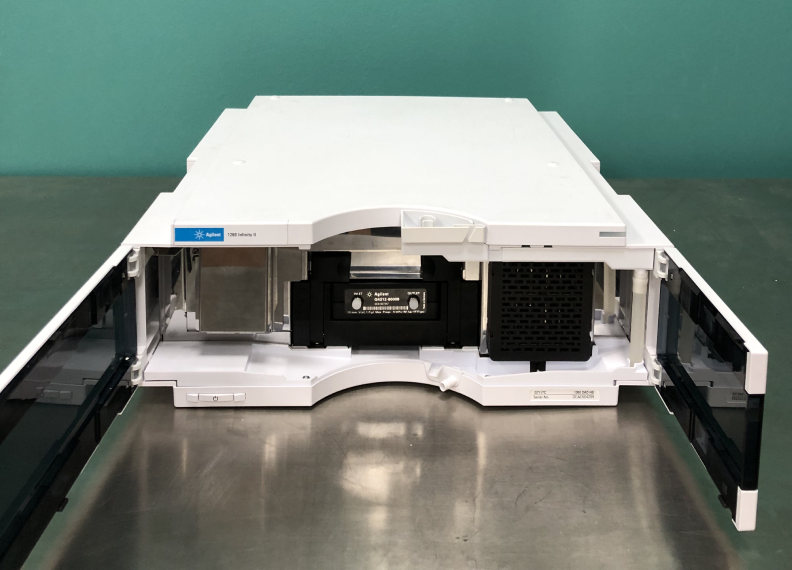

Для приведенных в статье детекторов используется стандартная ячейка на 10 мм G1315-60022. Для этой ячейки в Глювекс доступен к заказу ремонтный набор G1315-68712. Чтобы заменить стекла в ячейке, пользователю необходимо отсоединить капилляры от ячейки, открыть крышку ячейки, потянуть крышку на себя нажав на ячейку, как на прищепку, и извлечь ячейку из детектора.
Далее с помощью шестигранника на 4 мм следует открутить стекла (1) с двух сторон ячейки (рис 3). Важно не перепутать прокладки (6) и (7) и обратить внимание, что они имеют разный диаметр отверстия. После необходимо взять из набора для обслуживания новые стекла и прокладки и установить их в ячейку (рис 4).
Последним этапом предстоит произвести установку ячейки в детектор, промыть ее водой и провести тестирование.
Как заказать наборы для обслуживания ячеек детекторов Agilent
Предлагаем ознакомиться со сводной таблицей доступных для заказа со склада Глювекс ячеек для детекторов G7115/G7165 и G1315/G1365 и наборов для обслуживания ячеек.
Полный список доступных для заказа запчастей для хроматографического оборудования Agilent вы найдете на нашем сайте в соответствующем разделе.
По вопросам обслуживания детекторов Agilent, для заказа ячеек, наборов для обслуживания ячеек и других расходных материалов обращайтесь по адресу sales@gluvex.com или по телефону 8 (495) 291-39-19.
Статью подготовил Дмитрий Байкин, сервисный инженер Глювекс
