Описание картонажной машины AS 150 TR

Правительство РФ в распоряжении от 28 апреля 2018 г. № 791-р утвердило модель функционирования системы маркировки товаров средствами идентификации в Российской Федерации, в соответствии с которой должна производиться идентификация каждой единицы товара, путем присвоения уникальных кодов. Для фармацевтической отрасли компания Глювекс предлагает технологическое решение по упаковке и маркировке от ведущего итальянского производителя упаковочных машин Bergami Srl и интегрированную в линию систему сериализации Visiopharma.

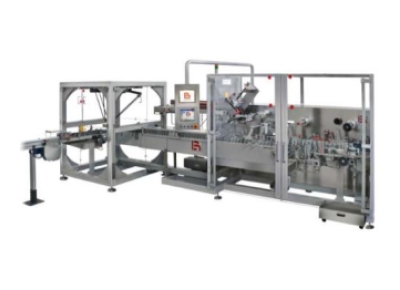

Горизонтальная Картонажная машина AS150 tr с автоматическим непрерывным движением балконной конструкции (консоль), полностью соответствующая стандартам GAMP 5, пригодная для раскройки и сборки трехклапанных картонных коробок, вставки продукта, укладывания инструкции и закрытия коробок и выпуска, нанесения 3-линейных кодов + 2D кода, взвешивания и отбраковки. Большое количество дополнительных функций, обеспечивает полностью автоматизированный процесс. Производительность до 140 упаковок в минуту.

Комплект и особенности картонажной машины AS 150 tr

- Загрузочный ковшовый конвейер, разработанный для подключения к различным имеющимся устройствам подачи.  Оборудованный зубчатыми лентами (при полном отсутствии цепей) и одновременной регулировкой всех подающих ковшей (связанных с шириной продукта), включающий в себя инструмент и миллиметровую шкалу (полезная длина 2000 мм);

- Увеличенная обойма для картона, с толкающим ремнем для высокой производительности, удобный для погрузки и устанавливаемый на высоте 1100 мм от пола, в комплекте с устройством для проверки минимального уровня картона, а также предупреждающим фотоэлементом определения расхода картона. Упрощенные направляющие для обоймы, регулируемые при помощи маховика, и цифровые индикаторы; (полезная длина 1200 мм);

- Планетарный подхват картона при помощи активной системы, которая состоит из двойной лапы с присосками и со станцией для выполнения раскроя и прямой передачи в систему ленточной транспортировки картонных ящиков;

- Активное управление подхватом картона из обоймы в комплекте с вакуумным насосом Becker и системой датчиков вакуума для определения факта подхвата картона;

- Оптоволокно для определения правильного открытия и придания квадратной формы картонной коробке;

- После раскройки картон транспортируется 4мя параллельно смонтированными лентами с зацепами, которые поддерживают картон в идеальном квадратном положении для следующих операций;

- Система транспортировки картона с помощью 4х пластиковых передающих лент с зацепами, включая цифровой индикатор для одновременной регулировки (размер картона по ширине - "А"), включая отключение системы транспортировки картона и остановку машины в случае механической перегрузки;

- Расширение системы ленточной транспортировки, которое выполняется при помощи маховика, и цифровые индикаторы, чтобы соответствовать длине картона; габарит картона по высоте - "С")

- Продукт, поступающий из загрузочного ковшового конвейера, вставляется с помощью сдвоенного сервоприводного толкателя, установленного со стороны оператора, включая устройство отключения толкателей и остановку машины в случае перегрузки (устанавливается из интерфейса HMI машины в соответствии с размером и составом продукта)

- Передача продукта из загрузочного ковшового конвейера в картонные коробки является активной, поскольку она выполняется при помощи "устья", которое направляет продукцию непосредственно вовнутрь картонных коробок

- Реверсивная станция заправки и закрытия картонных коробок, оснащенная 3мя различными движениями с механическим приводом, также для закрытия картонных коробок низкого качества с быстрым переключением, включая маховик и цифровой индикатор

- Система выгрузки картонных коробок при помощи двух продольных ускоряющихся лент после выполнения операций закрытия

- Один комплект размерных частей для картонных коробок с размерами, которые должны быть подтверждены заказчиком.

- Стальная рама, окрашенная RAL 9006

- Рама для крышки из нержавеющей стали

- Защитные ограждения из плексигласа, выполненные из прозрачного (просвечивающегося) материала с электрическими блокировками, защитными микровыключателями и устройством остановки машины в аварийном режиме и сбросом давления воздуха

- Электродвигатель с плавной регулировкой скорости и инвертером (OMRON)

- Предохранительный стопор на лапе подхвата картона с устройством остановки машины в случае перегрузки

- Электрические провода в соответствии с нормами EN 60204 и IEC 204-1

- Электрическое оборудование в соответствии со стандартами EEC с элементами управления 24 В пост. тока

- Стандартное напряжение: 380 Вольт, 3-фазы, нулевой провод и заземление, частота 50 Гц

- Электрическая функция, управляемая ПЛК от Industrial Schneider, в комплекте с платой Ethernet, интерфейсом RS232 и RS485

- Панель управления оператора, использующая цветной 15-дюймовый сенсорный экран

- Комплект электронной камеры, включая кодирующее устройство

- Легкий доступ ко всем частям для осмотра и обслуживания, балконной конструкции

- Средства защиты и контрольные проверки для безопасного и эффективного производства

- Трехцветная светосигнальная колонка, показывающая статус работы машины

- Кнопка удаленного управления (Поворотный переключатель)

- Машина комплектуется сигналами в восходящем и нисходящем направлении для возможной интеграции картонажной машины в упаковочную линию

- Упаковка содержит: комплект инструментов и первоочередных запасных частей

Функции автоматического управления картонажной машины AS 150 TR

- Отсутствие продукта в ковшовой цепи: отсутствие вкладышей, отсутствие картона. Присутствие продукта отключает блокировку захвата картона и вкладыша (если имеется)
- Отсутствие картона: машина останавливается
- Удаление картонных коробок без продукта (и / или вкладыша, и / или неправильного кода, если устройства установлены) без установки машины
- Машина останавливается после трех последовательных ошибок

Также имеется множество дополнительных опций, предоставляемых по запросу.

Менеджеры компании Gluvex помогут подобрать оптимальный комплект картонажной машины, а также линий розлива и укупорки, и машин по производству саше. У нас есть свои хорошо подготовленные инженеры по обслуживанию, которые могут установить и ввести в эксплуатацию приобретенные машины и оборудование.
