Виалы и крышки для хроматографии. Руководство по выбору и применению виал и крышек

Грамотный выбор виал и крышек напрямую влияет на точность хроматографического анализа. Несоответствие материала, геометрии или герметичности приводит к испарению аналитов, загрязнению септ и адсорбции образца. Компания Глювекс предлагает широкий ассортимен виал и крышек, разработанных с учетом самых строгих требований хроматографии и масс-спектрометрии. В представленном руководстве подробно описаны рекомендации по подбору виал и крышек Gluvex для задач ВЭЖХ, ГХ и МС-анализа. Рассмотрены критерии выбора по типу горловины, объему, химической совместимости и областям применения, приведены решения для стандартизации лабораторных процессов.

 Содержание

1. Виалы и крышки: общие характеристики

2. Влияние виал и крышек на результаты лабораторной работы

3. Определение типа выборки. Разновидности виал

4. Выбор подходящих виал и крышек

5. Выбор объема виалы

6. Стандартные процедуры работы с виалами и крышками

7. Стандартные безопасные варианты виал и крышек

8. Подходящие виалы и крышки в зависимости от области применения

9. Сравнение виал и крышек Gluvex c аналогами

10. Распространенные ошибки при виал и крышек

11. Последствия выбора неподходящего виал и крышек

12. Стандартизация выбора виал и крышек и рост эффективность работы лаборатории

13. Часто задаваемые вопросы

14. Заключение ​

Виалы и крышки: общие характеристики

Виалы представляют собой небольшие стеклянные или пластиковые емкости для хранения, подготовки и автоматической инжекции проб в аналитических приборах, таких как высокоэффективные жидкостные хроматографы (ВЭЖХ), газовые хроматографы (ГХ) и масс-спектрометры (МС). Стандартный размер виал для большинства автоматических пробоотборников составляет 12x32 мм, 2 мл. Виалы Gluvex изготавливаются из обычного и боросиликатного стекла класса USP Type I, обладающего низкой экстрагируемостью и высокой химической стойкостью. В зависимости от конструкции горловины, виалы делятся на три основных типа: обжимные, винтовые и защелкивающиеся (snap-top). Каждый тип предназначен для определенных задач и имеет свои особенности и преимущества.

Крышки для виал представляют собой герметизирующие элементы, обеспечивающие изоляцию образца от внешней среды в процессе хранения, пробоподготовки и автоматической инжекции. Стандартные крышки имеют диаметр 8–13 мм и поставляются в собранном виде с интегрированной септой (мембраной), через которую игла пробоотборника выполняет прокол для отбора пробы. Крышки Gluvex делятся на три основных типа, соответствующих типам горловин виал: обжимные (алюминиевые), винтовые (полипропиленовые) и защелкивающиеся (полиэтиленовые). Ключевым функциональным элементом любой крышки является септа: эластичная мембрана, обеспечивающая герметичность после прокола иглой. Gluvex предлагает септы из силикона, PTFE (тефлона) и их многослойных комбинаций, что позволяет подобрать оптимальное решение для любого типа растворителя, температуры и метода детектирования.

Перейти в каталог ​

Влияние виал и крышек на результаты лабораторной работы

Качество виал и крышек напрямую связано с достоверностью аналитических данных. Влияние расходных материалов проявляется опосредованно, что делает его диагностику сложной, а воздействие значительным для всего эксперимента. Возможные последствия использования неправильно подобранных или некачественных изделий далее:

• Испарение образца. Критично для анализа летучих органических соединений (VOC) и методов ГХ-МС. Неплотное прилегание крышки, недостаточное усилие обжима или использование септы с низкой упругостью приводят к постепенной потере растворителя и аналита. Проблема проявляется в виде заниженных концентраций, нелинейности калибровочных графиков и снижения чувствительности метода. В особо чувствительных анализах даже 5–10% потеря образца делает результаты непригодными для количественной оценки.
• Загрязнение экстрактами из материалов Стекло низкого качества или несоответствующий класс гидролитической стойкости могут высвобождать ионы щелочных металлов (Na⁺, K⁺), которые в МС-анализе создают характерные аддукты и подавляют ионизацию целевых соединений. Септы, особенно силиконовые без PTFE-покрытия, подвержены экстракции олигомеров и пластификаторов под действием агрессивных органических растворителей (ацетонитрил, метанол, ДМСО). Эти вещества элюируются с колонки в виде широких неидентифицируемых пиков, увеличивая шумовую составляющую хроматограммы и создавая ложные сигналы, что критично в методах следового анализа и при работе с библиотеками масс-спектров.
• Адсорбция образца на стенках виалы. Некоторые классы соединений, пептиды, белки, фосфорилированные метаболиты, катионные поверхностно-активные вещества, обладают высоким сродством к активным центрам на поверхности натрий-кальциевого стекла. В результате реальная концентрация аналита в инжектируемой пробе оказывается ниже расчетной, а воспроизводимость между последовательными инжекциями одной и той же виалы падает. Для таких методов требуется использование деактивированных (силанизированных) виал или виал из боросиликатного стекла USP класс I с минимальным содержанием оксидов металлов.
• Повреждение оборудования. Виалы с отклонениями по внешнему диаметру, высоте или форме горловины (даже в пределах 0,1 мм) могут застрять в роторе автосамплера, вызвать смещение иглы при проколе и в результате поломку дорогостоящих узлов оборудования (инжекторный клапан, дозатор, игла). Замена такого оборудования обходится лаборатории в суммы, многократно превышающие стоимость всей партии расходных материалов. Соблюдение допустимых размеров исключает описанные риски.

Таким образом, каждый параметр виалы, от класса стекла до типа крышки, должен соответствовать конкретной методике.

​

Определение типа выборки. Разновидности виал

Выбор виалы напрямую зависит от типа анализа и свойств образца. Рассмотрим взаимосвязь типа виалы и особенностей метода.

• Летучие соединения/ГХ-МС. Оптимальным выбором будут обжимные виалы. Алюминиевая крышка, обжатая с помощью специального инструмента, создает герметичное уплотнение, эффективно предотвращающее испарение даже самых летучих растворителей.
• Рутинный ВЭЖХ/многократные анализы. Для этих целей лучше всего подходят винтовые виалы с резьбой 9-425. Они позволяют многократно использовать виалуи крышку, что экономит ресурсы. Однако следует помнить, что герметичность у винтовых крышек ниже, чем у обжимных.
• Высокопроизводительные работы/ручное управление. Подходят защелкивающиеся виалы (Snap Top), не требующие использования инструментов для закрытия, что ускоряет подготовку проб. Характерный щелчок подтверждает герметичность, однако защелкивающаяся виала уступает обжимным и винтовым вариантам.

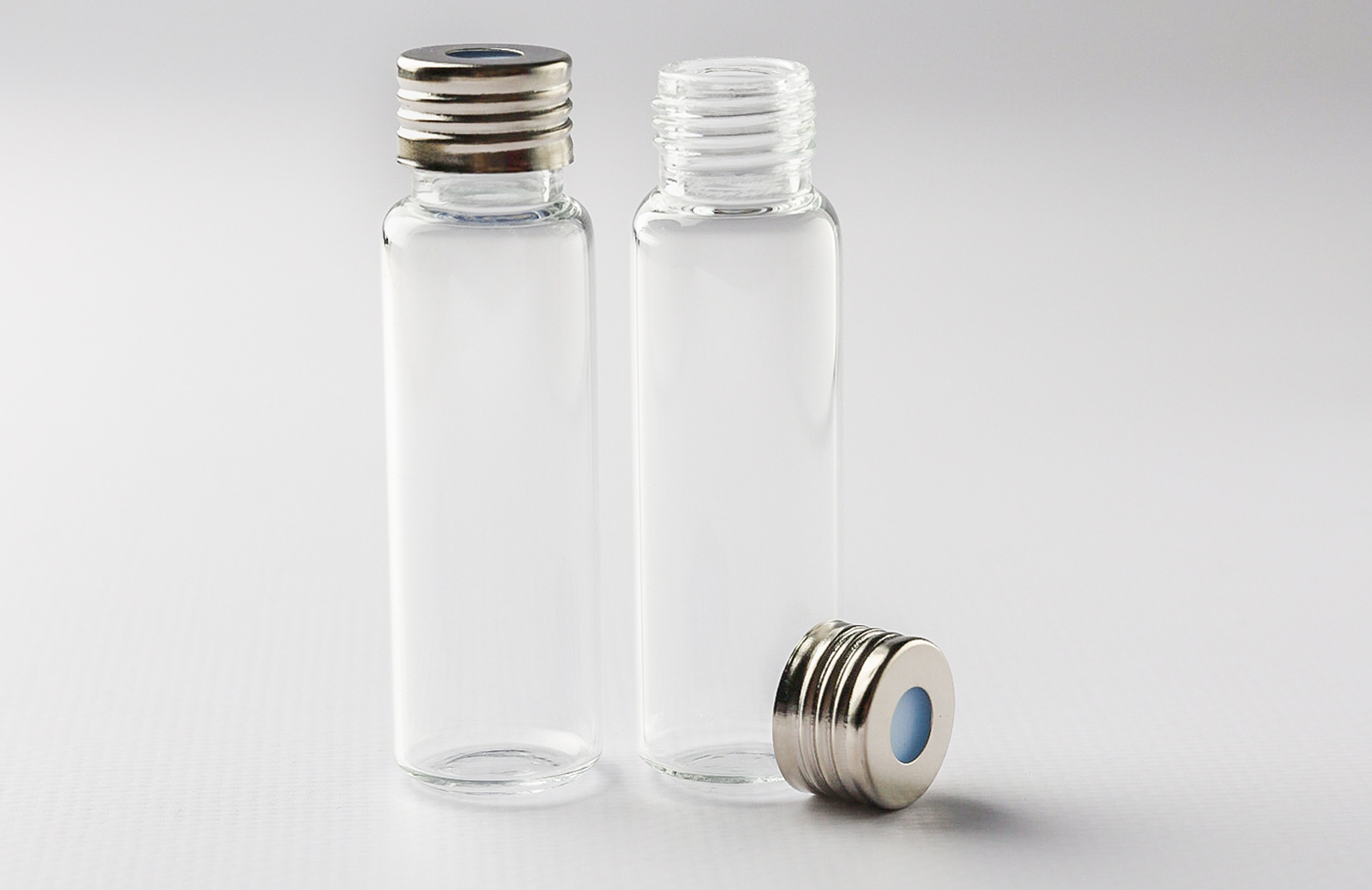

• Газовый хроматограф с парофазным анализом (Headspace GC). Для таких анализов требуются специальные виалы для парофазного анализа большого объема (10 или 20 мл) с утолщенными стенками, выдерживающими повышенное давление и температуру. Gluvexпредлагает виалы для парофазного анализа с плоским или круглым дном.
• Хранение образцов. Для долгосрочного хранения используются виалы объемом 20 или 40 мл. Они изготавливаются из стекла USP класс I и закрываются винтовыми крышками с PTFE септой.

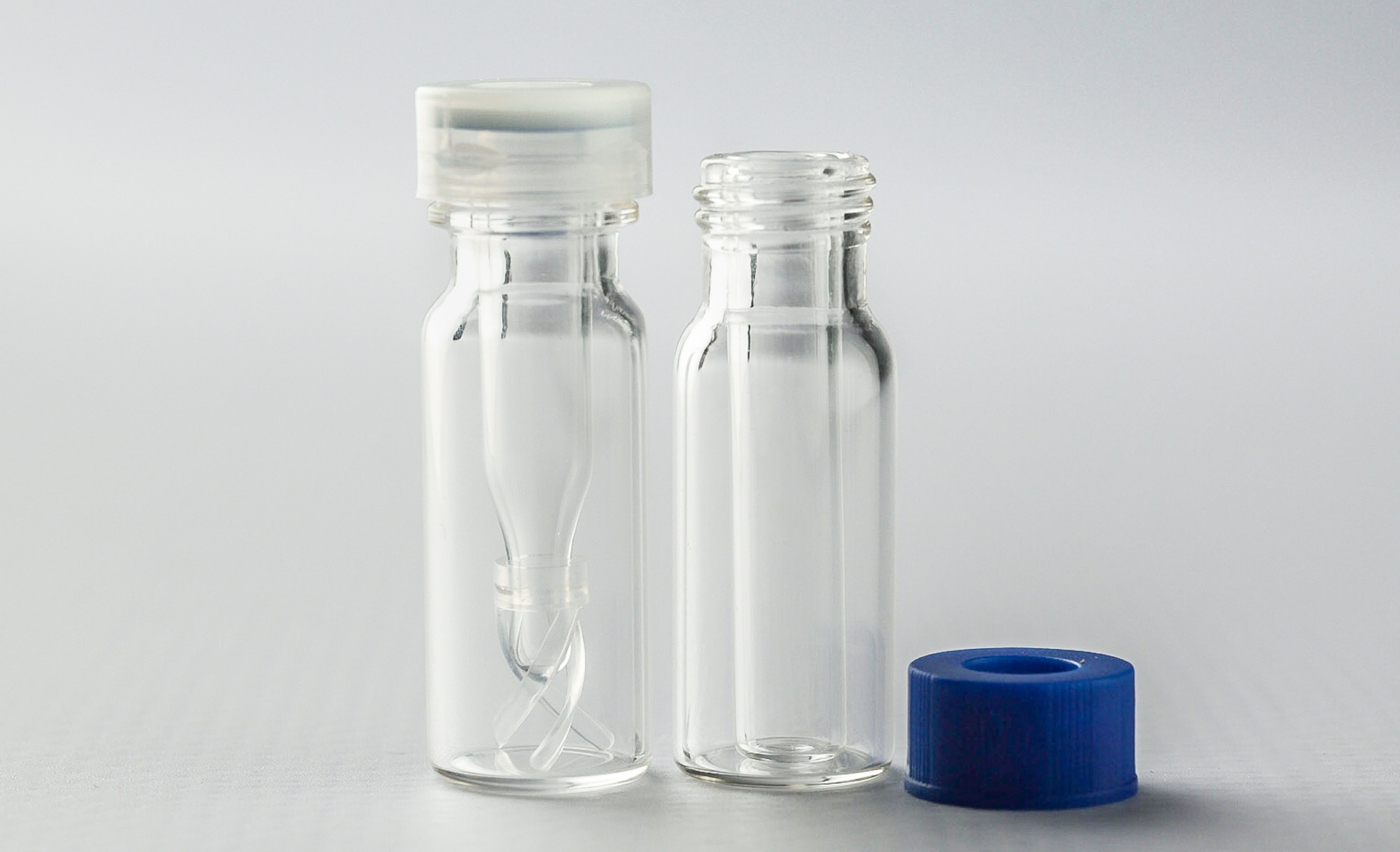

• Микрообъемы (< 200 мкл). В стандартные виалы объемом 2 мл вводят специальные вставки, уменьшающие рабочий объем и позволяющие эффективно анализировать очень маленькие количества образца, сводя к минимуму «пустой» объем. ​

Выбор подходящих виал и крышек

В процессе выбора виал и крышек Gluvex следует учитывать следующие факторы:

• Тип анализа. Для ГХ/ГХ-МС с летучими веществами используются только обжимные виалы. Для стандартного ВЭЖХ следует подходят винтовые или защелкивающиеся.
• Совместимость с прибором. Необходимо убедиться, что выбранный тип виалы(горловина) и ее размеры соответствуют вашему автосамплеру. Виалы Gluvexпредставляют собой прямые аналоги расходных материалов Agilent, Waters и других известных брендов без необходимости адаптации метода.
• Свойства образца.
• Фоточувствительность. Для таких образцов следует выбирать янтарные (коричневые) виалы .
• Активные соединения. Для образцов с высокой адсорбцией могут потребоваться деактивированные (силанизированные) виалы.
• Химическая совместимость. Необходимо убедиться, что материал септы (PTFE, силикон или их комбинация) совместим с используемыми растворителями. ​

Выбор объема виалы

Выбор объема виалы определяется количеством образца и требованиями метода:

• 2 мл: стандартный объем для большинства хроматографических анализов. Подходит для ВЭЖХ, ГХ и МС.
• 10/20 мл: специализированный объем, использующийся исключительно для парофазного анализа (Headspace).
• 20/40 мл: применяются для хранения большого количества образцов, например, в экологических анализах по методам EPA VOA.

Важно помнить о полезном объеме. В стандартной 2 мл виале полезный объем часто составляет около 1,5 - 1,7 мл, а остаточный около 170 мкл. Для уменьшения остаточного объема и анализа малых количеств проб используются специальные вкладыши (вставки) с коническим дном.

​

Стандартные процедуры работы с виалами и крышками

Для обеспечения надежности результатов необходимо соблюдать стандартные процедуры:

• Предварительная сборка: рекомендуется использовать предварительно собранные крышки и септы. Глювекс предлагает решения, минимизирующие загрязнение и позволяющие экономить время.
• Использование инструментов: для обжимных виал необходимо использование качественного кримпера, обеспечивающего правильное обжатие. Для защелкивающихся и винтовых крышек инструменты не требуются, их следует плотно нажимать до щелчка.
• Маркировка: для идентификации образцов используются виалы с маркировочной областью.
• Очистка: многие виалы позиционируются как одноразовые, но их можно очищать и использовать повторно в рутинных анализах. Рекомендуется промывать их органическими растворителями, например, этанолом. ​

7. Стандартные безопасные варианты виал и крышек

Для обеспечения безопасности оператора и сохранности образца важно выбирать правильные материалы:

• Стекло USP класс I: золотой стандарт для хроматографических виал, гарантирующий минимальное выщелачивание и химическую инертность.

Септы:

• PTFE/Силикон: самый универсальный вариант. PTFE обеспечивает химическую стойкость, а силикон гарантирует герметичность и способность к многократному проколу иглой. Рекомендуемая рабочая температура до 200°C.
• PTFE/Силикон/PTFE: улучшенный вариант с дополнительным слоем PTFE, обеспечивающий еще более высокую химическую стойкость и устойчивость к крошению при проколе.
• Специализированные крышки: для парофазного анализа и экологических проб используются специальные крышки с давлением сброса (pressure-release) для обеспечения безопасности при высоком давлении в виале. ​

8. Подходящие виалы и крышки в зависимости от области применения

• Фармацевтический контроль качества: чаще используются 2 мл винтовые виалы с синими крышками и мембранами PTFE/Силикон для рутинных тестов ВЭЖХ.
• Клинические и судебные анализы: высоко ценятся герметичность и чистота. Часто используются обжимные виалы для исключения риска потери летучих токсинов.
• Анализ окружающей среды (VOCs): стандартные виалы EPA VOA на 40 мл с винтовыми крышками, имеющими PTFE-септу.
• Биоанализ / LC-MS: для высокочувствительных методов часто требуются виалы с мембранами PTFE/Силикон/PTFE и янтарные виалы для защиты светочувствительных соединений.

​

Сравнение виал и крышек Gluvex c аналогами

Одним из ключевых преимуществ продукции Gluvex является их полная совместимость с расходными материалами других производителей. Они разработаны как прямые OEM-аналоги для виал Agilent, Waters, Thermo Scientific и PerkinElmer.

Ключевые преимущества Gluvex:

• Прямая замена: на виалы Gluvex можно перейти без необходимости менять методы или настройки оборудования, так как их размеры и характеристики точно соответствуют оригинальным.
• Высокое качество: все виалы производятся в чистых помещениях, сертифицированных по стандарту ISO 9001, проходят строгий контроль.
• Экономическая эффективность: высокое качество изделий и выгодные цены позволяют сократить текущие расходы лаборатории.
• Широкий ассортимент: компания предлагает все три типа виал (обжимные, винтовые, защелкивающиеся), а также вкладыши (вставки), виалы для парофазного анализа и хранения. ​

Распространенные ошибки при выборе виал и крышек

1. Выбор несовместимого типа горловины: использование винтовых виал в приборах, требующих применения обжимных виал, или наоборот.
2. Игнорирование химической совместимости септы: использование силиконовых септ с агрессивными растворителями, которые приводят к их набуханию и разрушению.
3. Пренебрежение качеством стекла: использование виал из неподходящего стекла для чувствительных МС-анализов, что ведет к загрязнению и снижению чувствительности.
4. Неправильный выбор объема: использование 2 мл виал для образцов объемом менее 100 мкл без вставки, что приводит к неполной инжекции.​

11. Последствия выбора неподходящего виал и крышек

Последствия могут быть серьезными, начиная от незначительных отклонений и заканчивая дорогостоящими ошибками:

• Снижение чувствительности и воспроизводимости в результате испарения образца или адсорбции аналита на стенках.
• Ложные пики и «шум» на хроматограмме из-за экстрактов из септы или стекла.
• Повреждение оборудования: виалы с неправильными размерами могут застрять в автопробоотборнике.
• Потеря ценных или уникальных образцов. ​

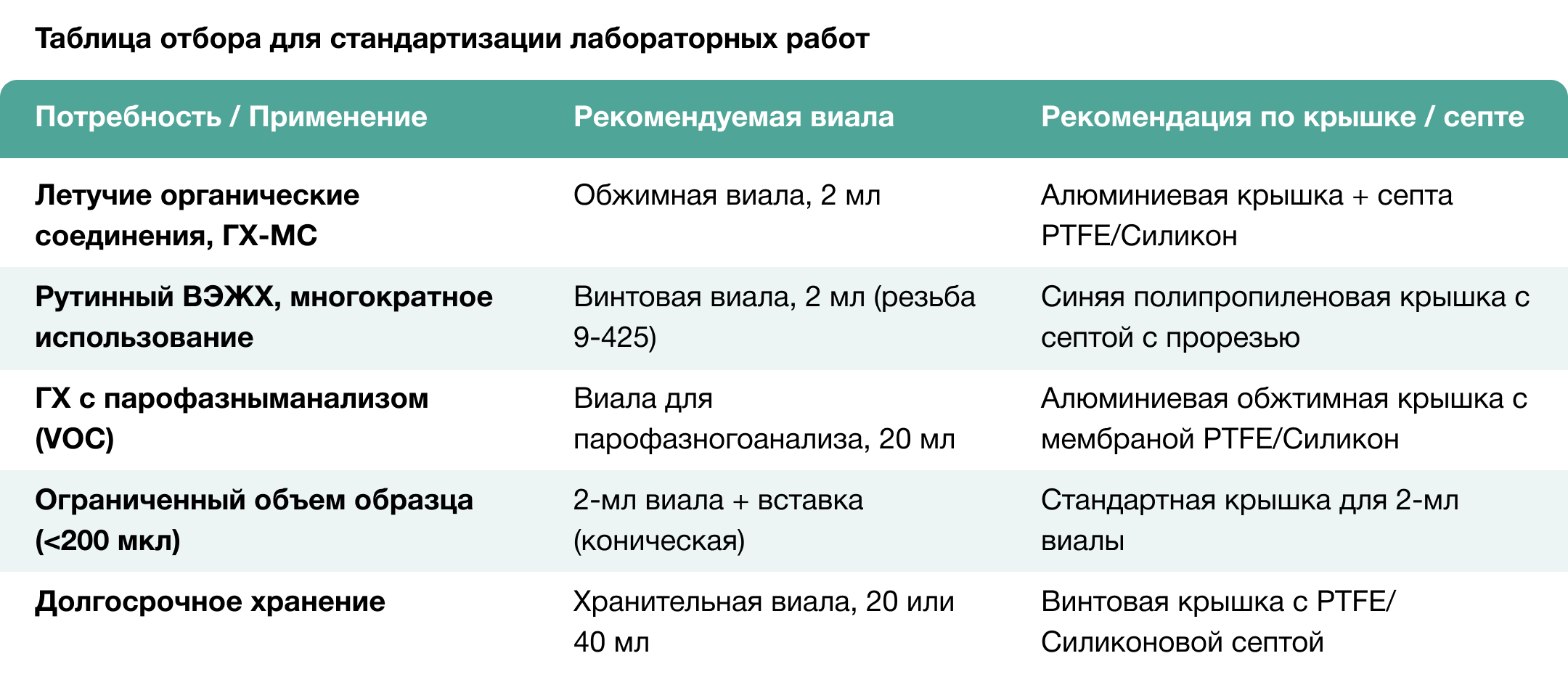

Стандартизация выбора виал и крышек и рост эффективность работы лаборатории

Стандартизация расходных материалов, таких как виалы и крышки Gluvex, является ключом к повышению эффективности лаборатории. Использование единой, проверенной продукции во всех методах позволяет:

• Упростить процесс закупок: сократить количество и артикулов.
• Снизить риск ошибок: технический персонал работает с привычными, проверенными компонентами.
• Обеспечить сопоставимость результатов: данные, полученные в разные дни и на разных приборах, становятся более воспроизводимыми.
• Сократить время простоя: минимизация проблем, связанных с несовместимостью или низким качеством виал. ​

Часто задаваемые вопросы

1. Вопрос: можно ли использовать виалы Gluvex в моем автосемплере Agilent?
   Ответ: да, мы предлагаем прямые замены для виал Agilent (например, замена для Agilent 5182-0714). Это полностью совместимые компоненты.
2. Вопрос: В чем разница между с септой с прорезью (pre-slit) и без прорези (non-pre-slit)?
   Ответ: Pre-slit (предварительно прорезанные) мембраны используются для LC-MS или когда необходима инжекция большим потоком, чтобы избежать образования вакуума в виале. Септы без прорези обеспечивают лучшую герметичность для летучих образцов.
3. Вопрос: Какой цвет крышки для чего используется?
   Ответ: Gluvex предлагает синие и черные крышки. Синие крышки часто ассоциируются с резьбой 9-425. Черные с резьбой 8-425.
4. Вопрос: Нужен ли специальный инструмент для защелкивающихся виал (Snap Top)?
   Ответ: нет, основное преимущество защелкивающихся виал в том, что их можно закрыть вручную, без использования инструментов.
5. Вопрос: могут ли виалы и крышки Gluvex выдерживать высокие температуры?
   Ответ: Да, большинство мембран PTFE/Силикон рассчитаны на температуру до 200°C. Стеклянные виалы также обладают высокой термостойкостью. ​

Заключение

Выбор виал и крышек является управляемым фактором, напрямую влияющим на получение точных и воспроизводимых результатов в хроматографии и масс-спектрометрии. Каждый параметр, от класса стекла, типа горловины и материала до геометрической точности, влияет на результат и должен быть обоснован в зависимости от методики, свойств образца и типа оборудования.

Системный подход и стандартизация выбора расходных материалов позволяют унифицировать лабораторные процессы, сократить количество закупаемых позиций и обеспечить сопоставимость данных между различными приборами и операторами. Прямая совместимость с виал и крышек Gluvex с автосамплерами Agilent, Waters, Shimadzu и других производителей исключает технические риски и упрощает переход без пересмотра методов.

Продукция Gluvex предлагает оптимальное сочетание высокого качества, широкого ассортимента и экономической эффективности, являясь надежной альтернативой ведущим мировым брендам. Используя эту статью и рекомендации производителя, вы сможете стандартизировать свои лабораторные процессы, минимизировать риски ошибок и повысить общую эффективность работы. Качественные расходные материалы обеспечивают достоверность аналитических данных и успех лаборатории.

Статью подготовила Наталья Байкова, продакт-менеджер продукции Gluvex
