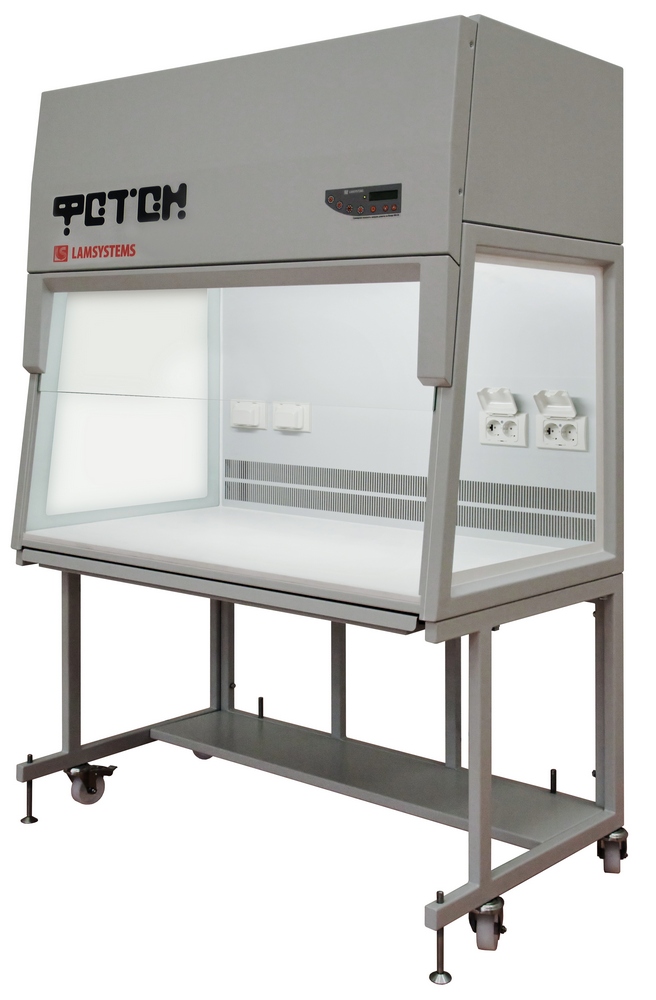

Шкаф «Ламинар-С»-1,2 ФОТОН
-
Доступность:под заказ
-
Бренд:
-
Страна производитель:Россия
-
Гарантия:12 мес.
-
Бокс предназначен для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой «чистой» воздушной среды.
О товаре
Описание
Рекомендуемая область применения:
Ламинарные шкафы используются во всех отраслях промышленности, где существуют высокие требования к чистоте воздушной среды.
Данное оборудование может размещаться внутри существующих чистых помещений и чистых зон для создания локальных рабочих мест более высокого класса чистоты. Установленные в ряд ламинарные шкафы позволяют создать единую сборочную линию.

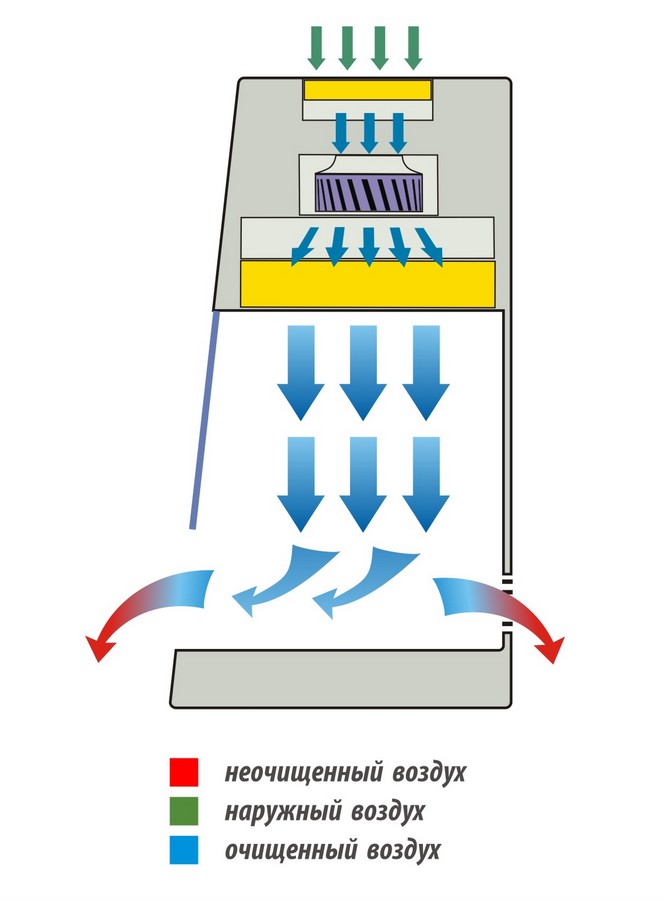

Бокс сконструирован таким образом, чтобы обеспечить защиту продукта (в т. ч. от перекрестной контаминации), удалить возникающие в процессе работы загрязнения с помощью вытесняемого из бокса воздуха. Это достигается созданием нисходящего однонаправленного воздушного потока внутри бокса.
Стандартное исполнение ламинарного бокса
- Рабочая камера
✔ Лицевое стекло – распашное, материал – закаленное стекло, механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами.
✔ Демпфер для предотвращения удара при закрытии лицевого стекла.
✔ Закаленные боковые стекла.
✔ Наклонная лицевая поверхность бокса.
✔ Освещение рабочей камеры светодиодное.
✔ Столешница Polystone.
✔ Ламинаризатор воздушного потока выполнен из мелкоячеистой полимерной сетки.
✔ Два основных блока розеток в рабочей камере бокса справа (подключены к питающей сети бокса). - Система очистки поступающего и удаляемого воздуха
✔ Очистка воздуха, поступающего в рабочую камеру, происходит через фильтр предварительной очистки G4 и приточный НЕРА-фильтр Н14.
✔ Для подачи воздуха в бокс установлены два вентилятора. - Элементы системы управления
✔ Система электроавтоматики – микропроцессорная.
Пульт управления боксом – кнопочный с ЖК-дисплеем.
✔ Датчики параметров воздушных потоков;
✔ Индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение).
✔ Индивидуальный предохранитель на розетки, установленные в рабочей камере.
✔ Кабель питания несъемный. - Подставка
✔ Подставка рамочная с полкой для ног.
✔ Для перемещения бокса на подставке предусмотрены транспортировочные колеса.
✔ Для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры. - Элементы для проверки

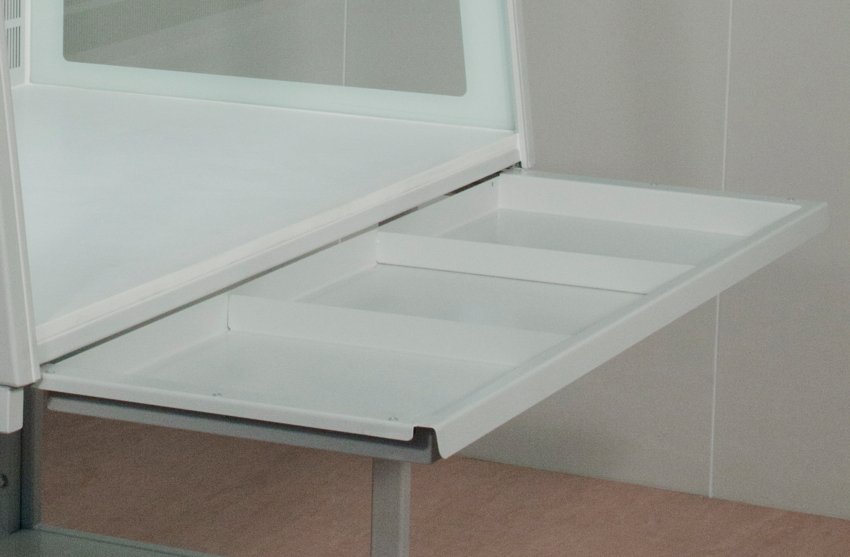

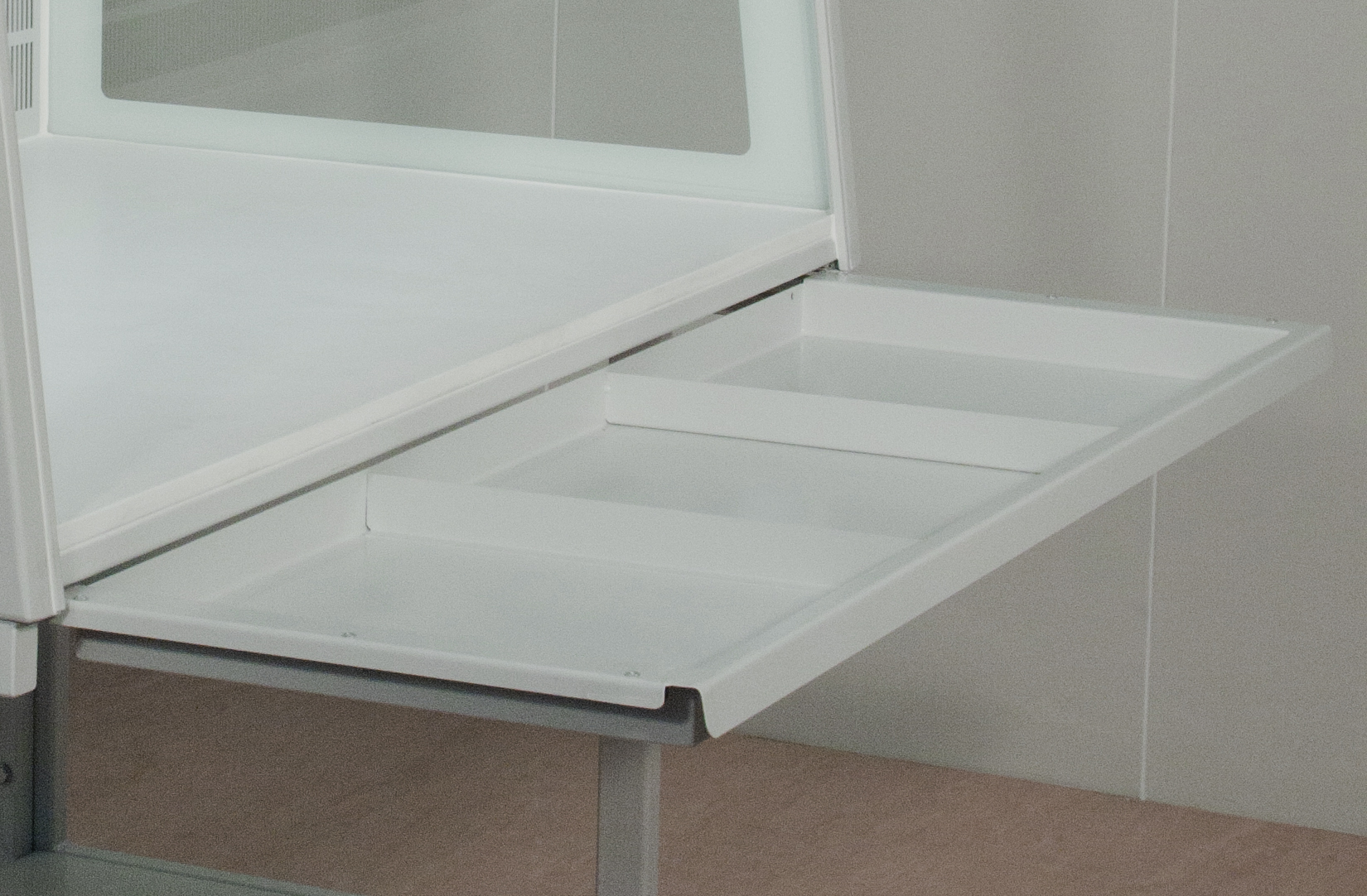

✔ Встроенный штуцер отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтра. - Выдвижной ящик для инструментов
✔ В нерабочем положении находится за пределами рабочей камеры, под ее основанием.

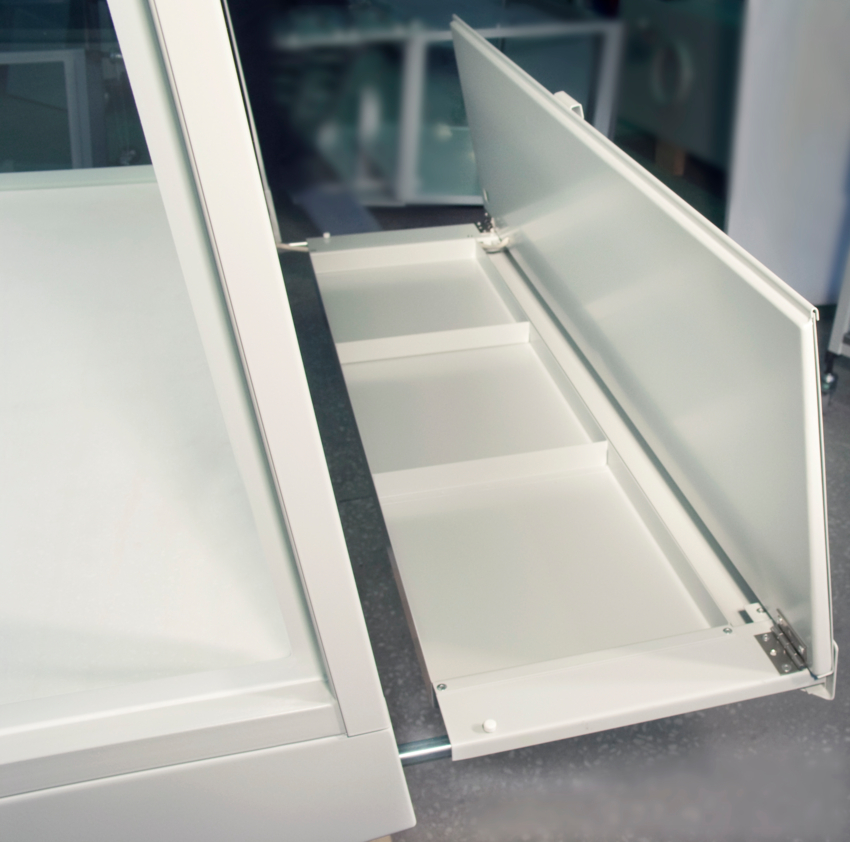

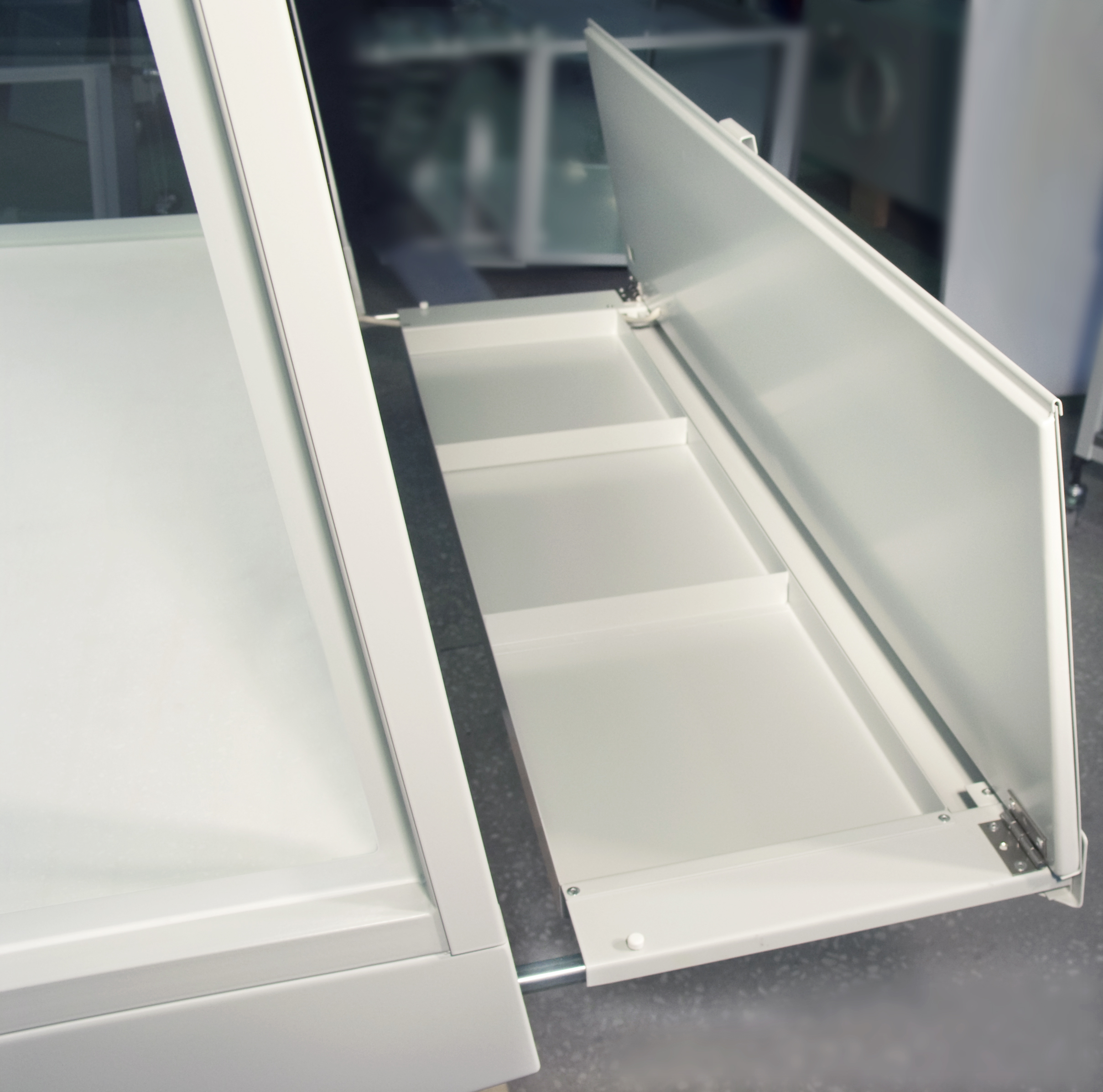

✔ У изделия артикул 1R-D.055-12.0 ящик оборудован подъемной заслонкой рабочего проема.
Характеристики
Характеристики
-
Максимальная допустимая нагрузка на встроенный блок розеток1000 кВт
-
Уровень звукового давления55 Дб
-
Освещенность рабочей зоны1000 Лк
-
Производительность по воздуху, удаляемому из рабочей камеры≈790 куб.м/ч
-
Габаритные размеры камеры (ШхВхГ)1130х625х650 мм
-
Габаритные размеры (в полной сборке)1200 х 760 х 1870 мм
-
Габаритные размеры (в полной сборке)1200 х 720 х 1890 мм
-
Максимальная потребляемая мощность0,39 кВт
Технические характеристики

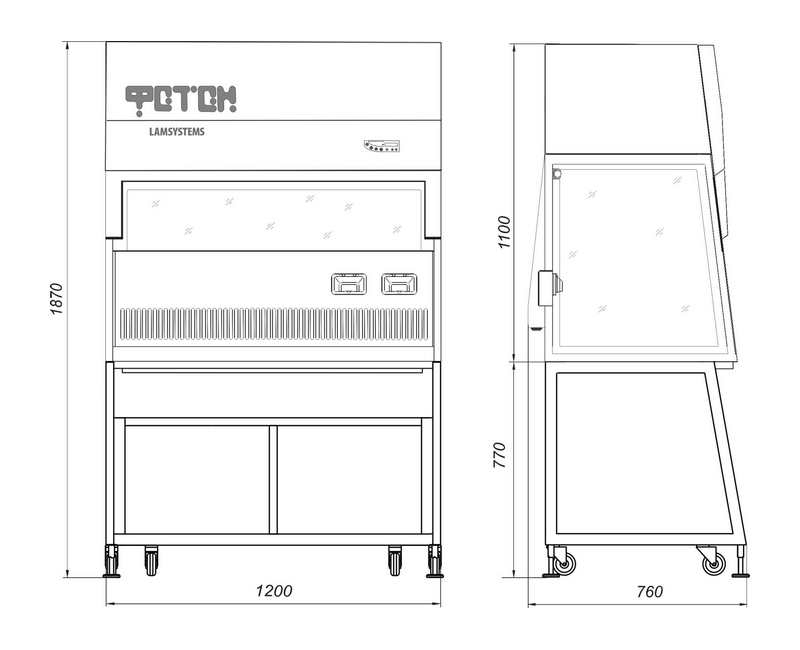

- Габаритные размеры ламинарного шкафа, мм (ШхГхВ):
✔ 1200х760х1870 - 1R-D.005-12.0
✔ 1200х720х1890 - 1R-D.055-12.0 - Размеры рабочей камеры, мм (ШхГхВ):
✔ 1130х625х650 - Масса бокса в сборе с подставкой (нетто), кг, не более:
✔ 162 - 1R-D.005-12.0
✔ 164 - 1R-D.055-12.0 - Мощность, потребляемая боксом (без учета нагрузки на встроенный блок розеток), Вт, не более:
✔ 390 - Суммарная максимально допустимая нагрузка на встроенный блок розеток, Вт, не более:
✔ 1000 - Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017:
✔ По частицам размером больше или равным 0,5 мкм: 5 ИСО
✔ По частицам размером больше или равным 5,0 мкм: ИСО М (20; ≥ 5 мкм); LSAPC 4,8 ИСО по ГОСТ ИСО 14644-1-2002 - Средняя скорость нисходящего воздушного потока в рабочей камере бокса:
✔ Скорость, настроенная на предприятии-изготовителе, м/с: 0,4
✔ Рекомендуемый диапазон скоростей для самостоятельной настройки, при котором гарантированно сохраняется однородность (ламинарность) воздушного потока, м/с: 0,25-0,5 - Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м3/час:
✔ ≈790 - Класс конечного HEPA-фильтра по ГОСТ Р ЕН 1822-1-2010:
✔ H14 - Класс предварительного фильтра по ГОСТ Р ЕН 779-2014:
✔ G4 - Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее:
✔ 1000 - Уровень звукового давления на расстоянии 1 м от бокса, дБ(А), не более:
✔ 55
