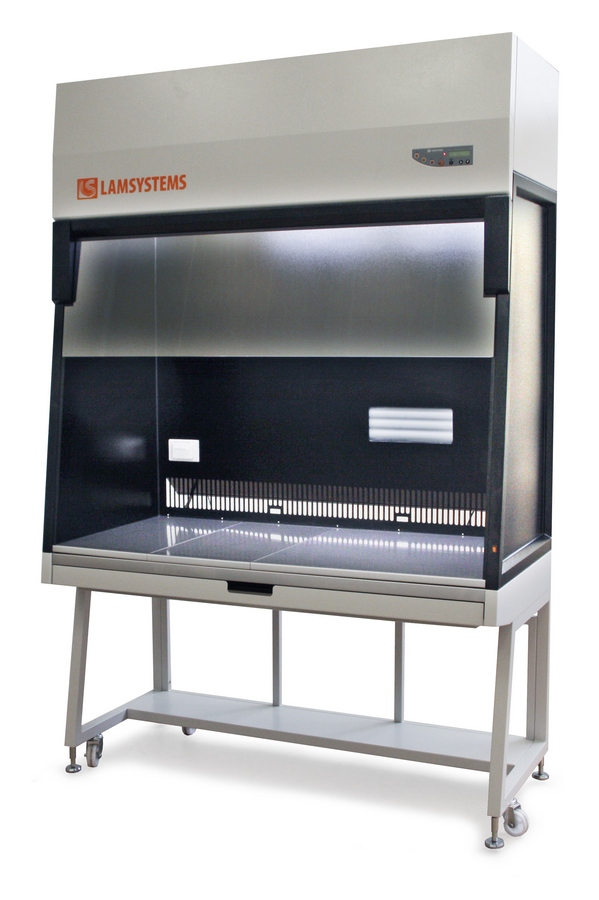

Ламинарный бокс БАВнп-01-«Ламинар-С»-1,5
Чёрная светопоглощающая поверхность рабочей камеры и тонированное фронтальное стекло исключают попадание прямого света и возникновение бликов. На задней стенке рабочей камеры встроен дополнительный осветитель для просмотра оптических деталей и узлов «на просвет» и определения внутренних дефектов стекла, например свилей и пузырей. Увеличенная рабочая камера предназначена для размещения крупногабаритного оборудования и приборов в чистой воздушной среде класса 5 ИСО по ГОСТ ИСО 14644-1-2002.
Применение ламинарного бокса:
- Контроль качества в фармацевтической и пищевой промышленности.
- Приготовление офтальмологических растворов.
- Приготовление культуральных сред.
- Фармацевтическая промышленность.
Стандартное исполнение ламинарного бокса
- Рабочая камера
✔ Лицевое стекло – распашное, материал – закаленное стекло, механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами.
✔ Демпфер для предотвращения удара при закрытии лицевого стекла.
✔ Закаленные боковые стекла.
✔ Наклонная лицевая поверхность бокса.
✔ Освещение рабочей камеры светодиодное.
✔ Один блок розеток в рабочей камере бокса (справа на задней стенке).
✔ Ламинаризатор воздушного потока выполнен из мелкоячеистой полимерной сетки.
✔ Столешница из нержавеющей стали (AISI 304). - Блок УФ-облучения
✔ Блок УФ-облучения расположен в верхней части задней стенки рабочей камеры и защищен кожухом из нержавеющей стали. - Система очистки поступающего и удаляемого воздуха

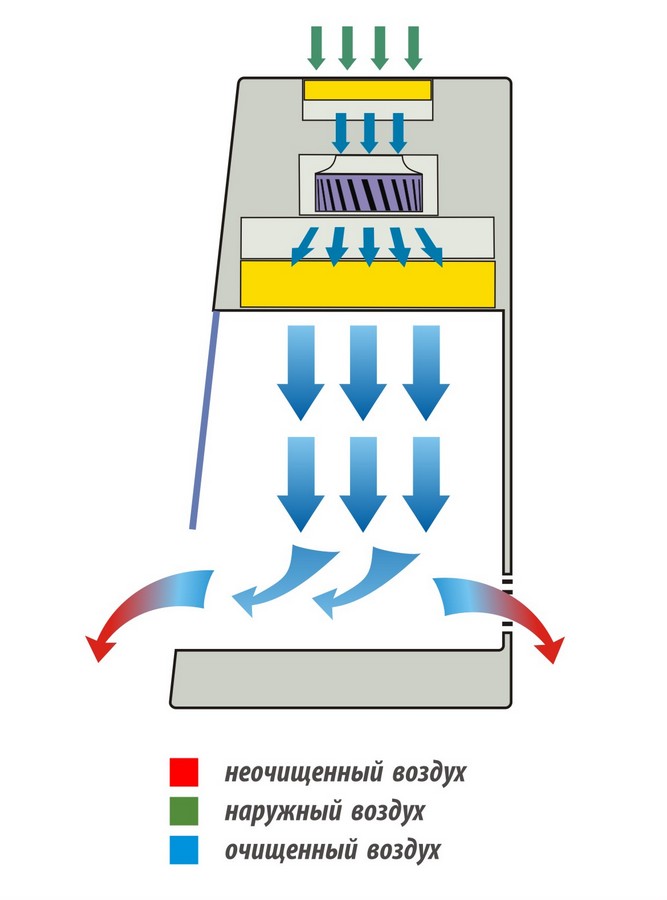

✔ Очистка воздуха, поступающего в рабочую камеру, происходит через фильтр предварительной очистки G4 и приточный НЕРА-фильтр Н14.
✔ Для подачи воздуха в бокс установлены два вентилятора. - Элементы системы управления
✔ Система электроавтоматики – микропроцессорная.
Пульт управления боксом – кнопочный с ЖК-дисплеем.
✔ Датчики параметров воздушных потоков;
✔ Индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение).
✔ Индивидуальный предохранитель на розетки, установленные в рабочей камере.
✔ Кабель питания несъемный. - Подставка
✔ Подставка рамочная с полкой для ног.
✔ Для перемещения бокса на подставке предусмотрены транспортировочные колеса.
✔ Для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры. - Элементы для проверки
✔ Встроенный штуцер отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтра.

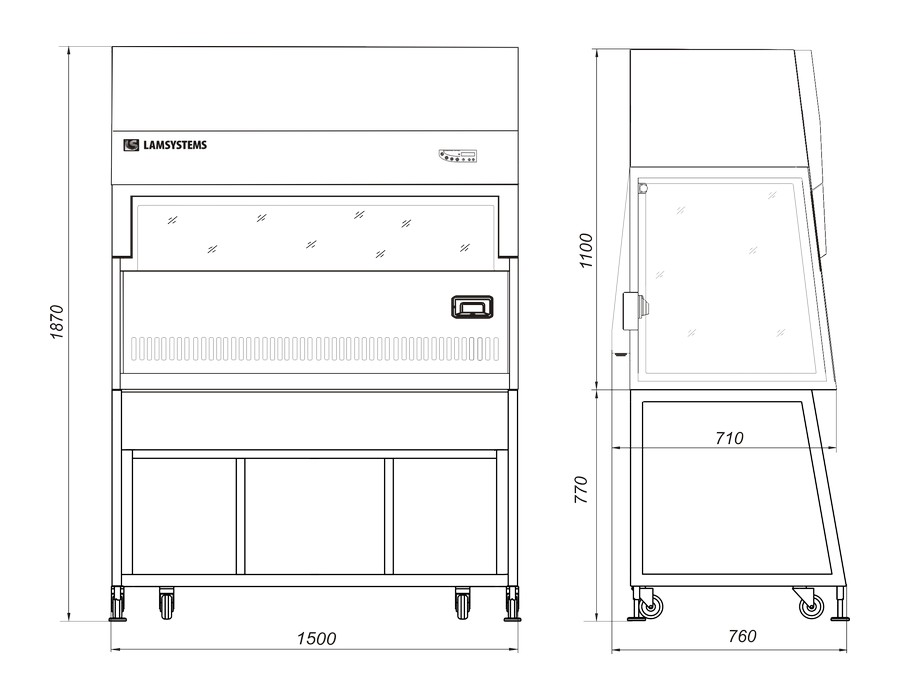

- Габаритные размеры бокса в сборе c подставкой, мм (ШхГхВ):
✔ 1500х760х1870 - Размеры рабочей камеры, мм (ШхГхВ):
✔ 1430х625х650 - Масса бокса в сборе с подставкой (нетто), кг, не более:
✔ 186 - Мощность, потребляемая боксом (без учета нагрузки на встроенный блок розеток), Вт, не более:
✔ 410 - Суммарная максимально допустимая нагрузка на встроенный блок розеток, Вт, не более:
✔ 1000 - Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017:
✔ По частицам размером больше или равным 0,5 мкм: 5 ИСО
✔ По частицам размером больше или равным 5,0 мкм: ИСО М (20; ≥ 5 мкм); LSAPC 4,8 ИСО по ГОСТ ИСО 14644-1-2002 - Средняя скорость нисходящего воздушного потока в рабочей камере бокса:
✔ Скорость, настроенная на предприятии-изготовителе, м/с: 0,4
✔ Рекомендуемый диапазон скоростей для самостоятельной настройки, при котором гарантированно сохраняется однородность (ламинарность) воздушного потока, м/с: 0,25-0,5 - Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м3/час:
✔ ≈1000 - Класс конечного HEPA-фильтра по ГОСТ Р ЕН 1822-1-2010:
✔ H14 - Класс предварительного фильтра по ГОСТ Р ЕН 779-2014:
✔ G4 - Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее:
✔ 1000 - Уровень звукового давления на расстоянии 1 м от бокса, дБ(А), не более:
✔ 55 - Дополнительные опции:
✔ кран для технических газов без электромагнитного клапана
✔ кран для горючего газа без электромагнитного клапана
✔ кран – вакуум без электромагнитного клапана
✔ дополнительный блок розеток (устанавливается слева)
✔ подставка рамочная увеличенной высоты (в отдельной таре)
✔ столешница «Polystone»-1,2
✔ лицевое стекло с круглым вырезом (слева/по центру/справа)
✔ лицевое стекло с квадратным вырезом (слева/по центру/справа)
✔ приточный ULPA-фильтр
✔ защитный экран рабочего проема
