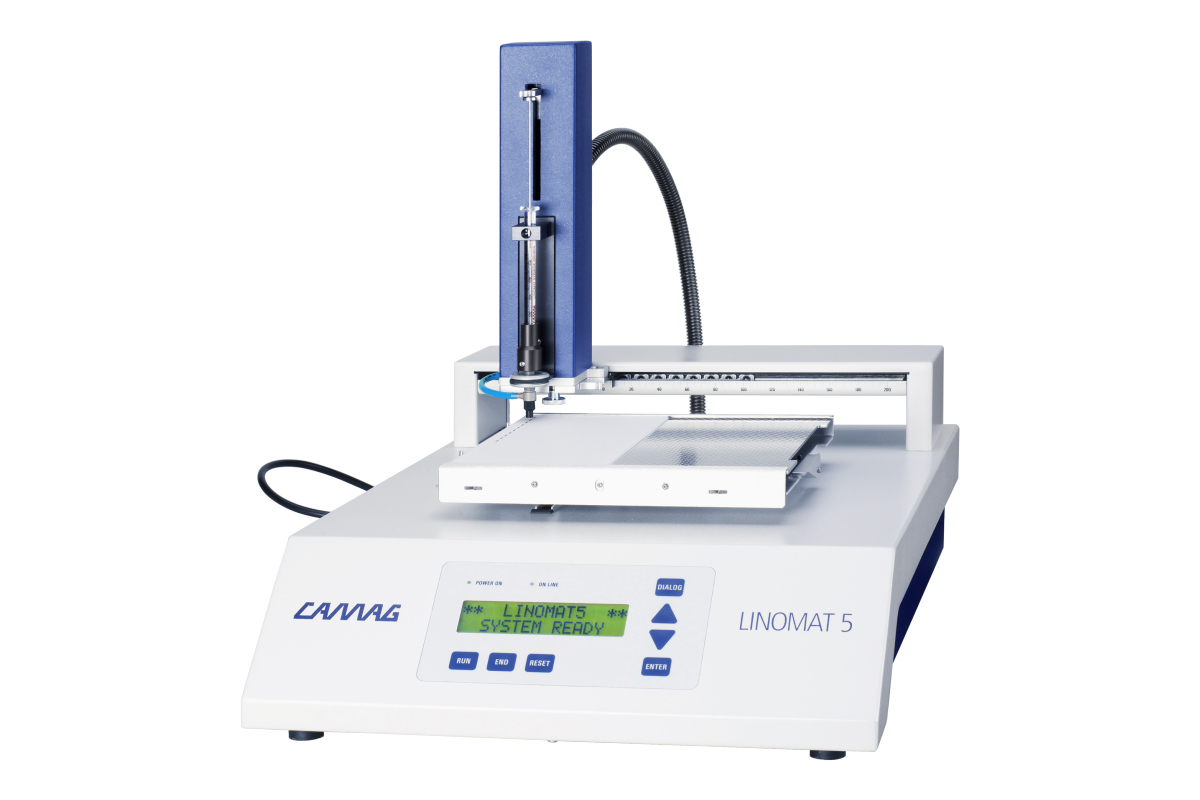

Полуавтоматический аппликатор Linomat 5
С помощью аппликатора Linomat проба распыляется на поверхность пластины в виде узких полос (штрихов). Эта техника позволяет наносить объемы проб в несколько раз больше, чем контактным способом. При распылении растворитель быстро и почти полностью испаряется, что позволяет формировать узкую полосу заданной длины. Стартовые зоны в виде узких полос обеспечивают максимально возможное разделение в выбранной ТСХ системе. Для качественного и количественного ВЭТСХ анализа, а также для препаративных разделений нанесение распылением является необходимым условием.
- Управление от ПК с программой winCATS или от клавиатуры.
- Нанесение методом распыления узкими штрихами.
- Нанесение растворов на любые плоские объекты.
- Полуавтоматическая работа, только смена пробы (очистка, заполнение и замена шприца) выполняются оператором.
Установка головки
Когда вы получаете Linomat 5, первое, что вам нужно сделать, это установить головку.
Вот наша головка. Ее довольно просто установить.
Первый шаг — нам нужно убрать столик. Далее нам нужно открутить винт на нижней части головки, не нужно его снимать, просто раскрутите. Думаю, что три или четыре поворота будет достаточно. Установите головку на платформу. Вам, возможно, придется немного ослабить винт снизу, чтобы продолжить работу, и, что самое главное, вы можете затянуть винт назад, просто вручную, инструменты не нужны. Далее нам нужно установить головку с помощью двух прилагаемых винтов, по одному с каждой стороны от головки Linomat, один здесь и один здесь. Просто закрутите винты с обеих сторон. Linomat поставляется с соответствующим ключом, чтобы завинтить их.
После затяжки мы собираемся установить соединение в задней части прибора. И мы затягиваем на месте. Головку можно перемещать, нажимая на эту кнопку или пускатель здесь, и вы видите, если нажать, то можно перемещать ее вперед и назад. На задней стороне также есть линейка, показывающая вам положение, и здесь есть отметка, металлическая деталь, которая отмечает место на линейке. Мы можем нажать на кнопку и переместить ее в соответствующее положение, и я собираюсь переместить ее здесь на 10 миллиметров. Это будет расстояние от нижней части пластины. Тут у нас есть шприц, который поставляется с прибором.
У нас есть два размера. По 100 микролитров и 500 микролитров, это 100 микролитров.
Уберите эту часть, там есть подпружиненная крышка. Вы можете убрать это и вставить шприц в держатель. Он должен быть направлен прямо на место. Здесь вы увидите какое-то сопротивление или почувствуете какое-то сопротивление, вы можете протолкнуть полностью. Кончик иглы будет выступать из нижней части распылительной насадки, и мне нравится следить за тем, чтобы столик не касался кончика иглы. Таким образом, вы можете очень внимательно посмотреть вниз и увидеть кончик иглы, переместите столик назад и вперед и убедиться, что игла не попала в него.
Подключение к источнику питания
Далее мы можем подключить RS-232 или последовательный кабель. Это если вы собираетесь использовать Linomat с ПК. Мы подключим один конец кабеля к задней панели прибора, а другой конец этого кабеля подключится к последовательному порту своего компьютера. Мы не будем этого делать сейчас, но вы можете подключить к своему ПК для связи с программным обеспечением. Если вы собираетесь использовать его отдельно, вам это не нужно. Затем берем шнур питания и подключаем его. Переключатель и подключение к источнику питания находятся здесь сбоку. Мы можем подключить питание.
Подключение газа
Теперь, наконец, мы подключим газовое соединение. Вы можете использовать воздух или азот. Если вы собираетесь использовать воздух, убедитесь, что он очень чистый и сухой. Однако мы предпочитаем азот. Вы заметите, что здесь есть голубая трубка, а затем над этой трубкой есть маленькое крепление, и мы подключим его к задней части. На задней стенке есть газовый штуцер, подключаем, а затем привинчиваем к нему гайку, чтобы затянуть на месте. И включим газ.
Давление должно быть не менее 58 фунт/кв. дюйм. Я обычно устанавливаю значение около 70 фунт/кв. дюйм.
Инициализация
Теперь мы включим инструмент, когда мы это сделаем, инструмент будет инициализирован.
Итак, привод столика инициализируется первым, а затем инициализируется привод шприца, и как только это будет сделано, вы увидите, что на передней панели появится сообщение о готовности системы, что означает, что Linomat готов к работе.
