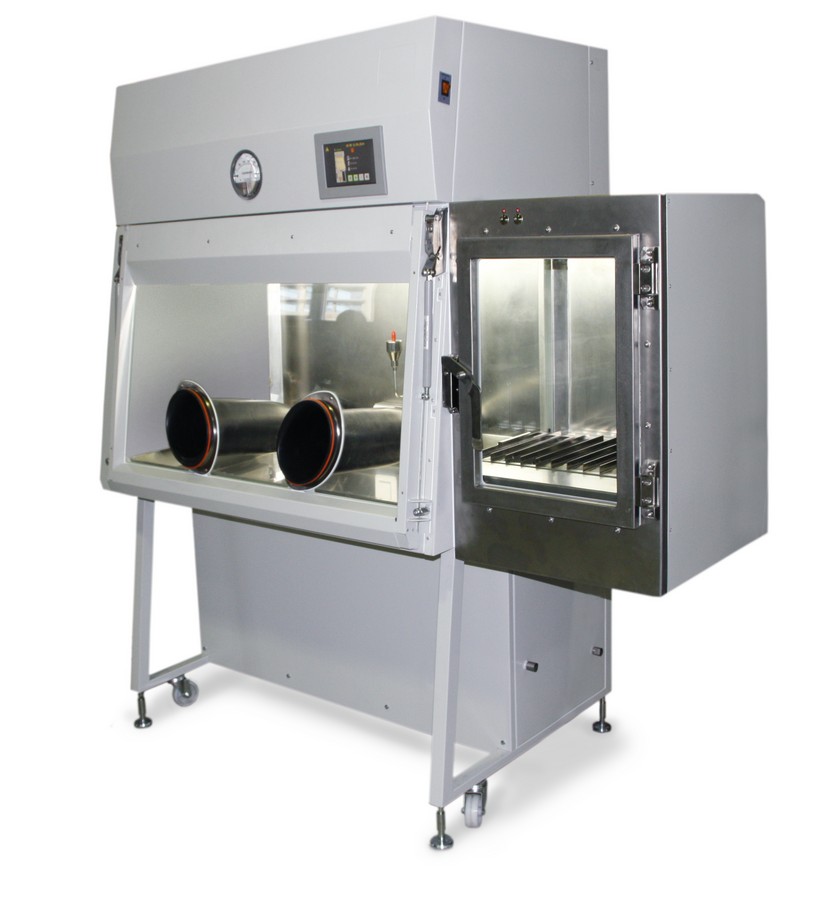

Изолятор отрицательного давления с принудительным удалением и фильтрацией воздуха из рабочей камеры

Назначение бокса:

• Физическая изоляция (удержание и контролируемое удаление из рабочей зоны) аэрозолей продукта, в том числе патогенных биологических агентов (ПБА) и микроорганизмов, с которым осуществляется работа в рабочей камере, с целью предотвращения возможности заражения воздушно-капельным путем персонала и контаминации воздуха рабочего помещения и окружающей среды.
• При обязательном подключении бокса к индивидуальной системе активной вытяжной вентиляции через вытяжной зонт, который входит в комплект поставки, можно осуществлять работу с небольшим количеством сильно пахнущих веществ, а также токсичных химических веществ. (ВНИМАНИЕ! Необходимость подключения к системе вытяжной вентиляции определяется самостоятельно эксплуатирующей организацией исходя из анализа и оценки рисков.)

Принцип действия:

Бокс представляет собой вентилируемую камеру с рабочим окном, через которое оператор может проводить манипуляции внутри бокса. Рабочая камера физически изолирована от оператора и окружающей среды (работа осуществляется через стекло, к которому жестко закреплены специальные (камерные) перчатки). Внутри рабочей камеры во время работы бокса постоянно поддерживается пониженное давление по отношению к окружающей среде в пределах ≈ 80 Па.

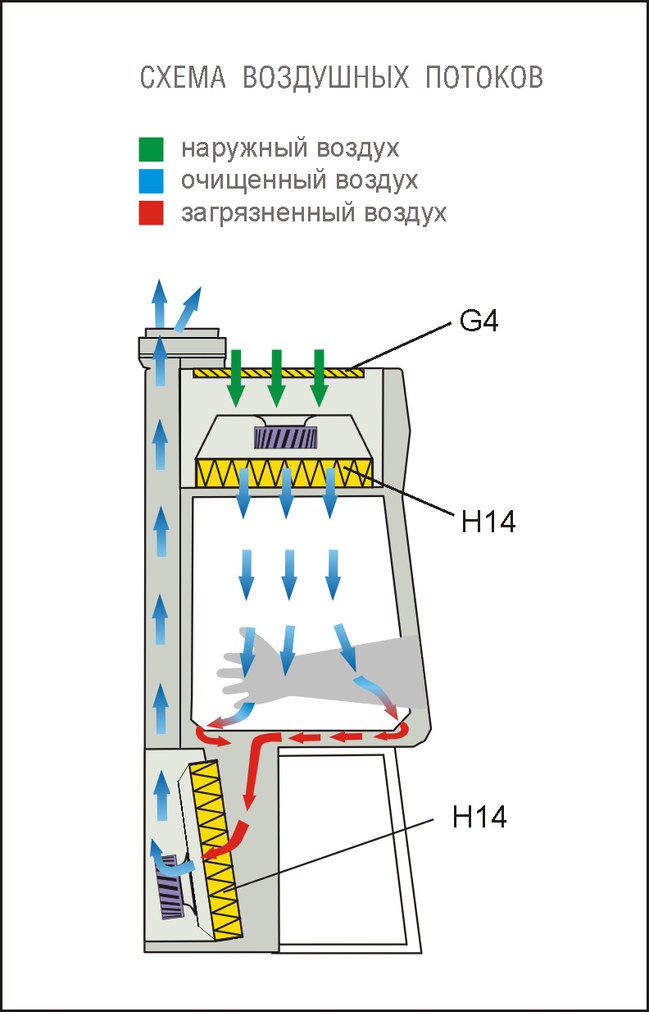

Воздух, поступающий в рабочую камеру, проходит через приточный НЕРА-фильтр, затем нисходящим однонаправленным потоком с однородной скоростью проходит через неё, захватывает возникающие в процессе работы загрязнения и вытягивается из рабочей камеры через воздухозаборные отверстия в передней и задней части основания. Далее удаляемый воздух через выпускной НЕРА-фильтр выбрасывается в окружающую среду. Отрицательное давление, физический барьер (стекло, перчатки) и высокоэффективная фильтрация воздуха препятствуют проникновению опасных аэрозолей из рабочей камеры в окружающую среду, при этом внутри рабочей камеры создаётся и поддерживается высокая чистота воздушной среды, которая обеспечивает защиту продукта (в т. ч. от перекрестной контаминации).

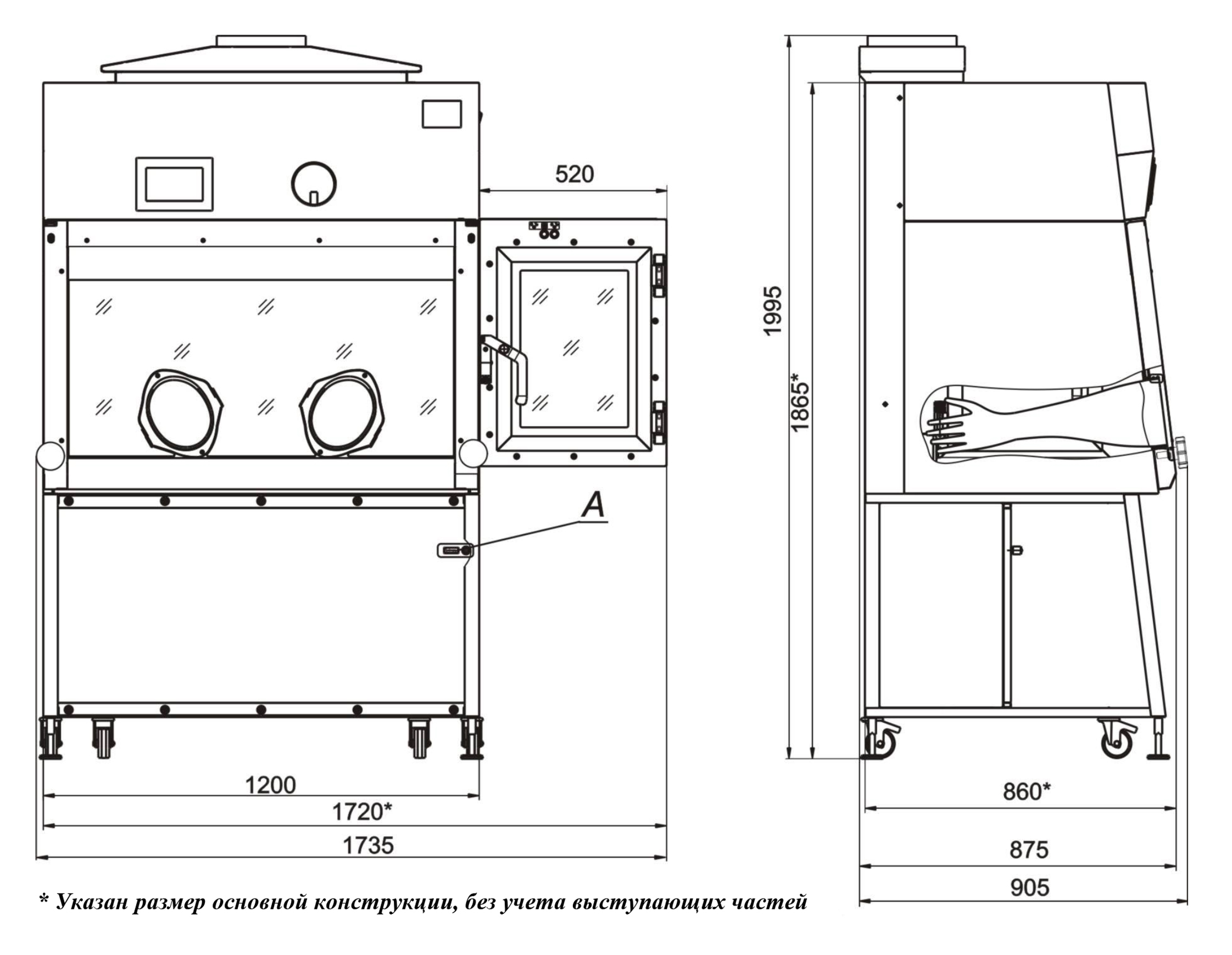

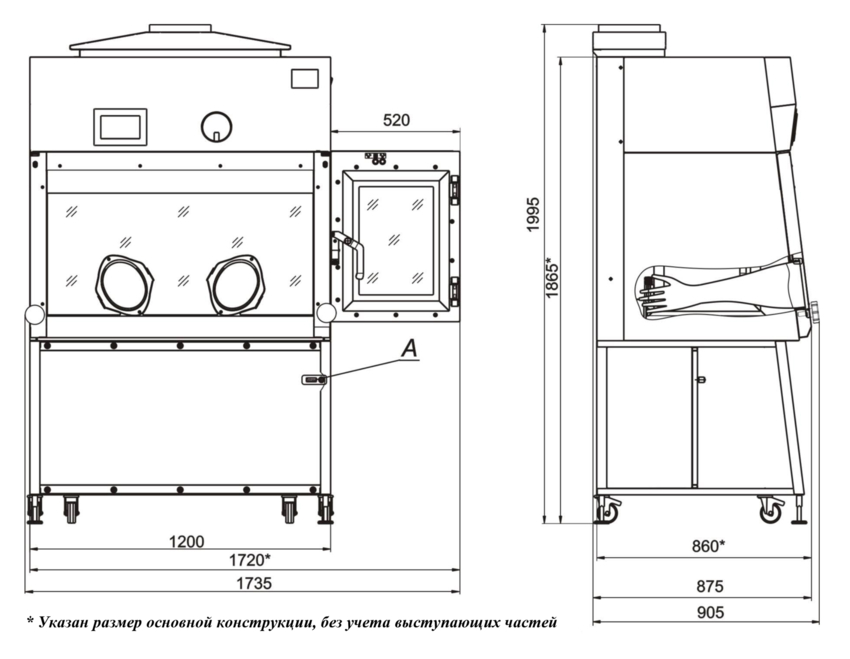

Стандартное исполнение бокса

1. Корпус бокса
   ✔ Наружные панели корпуса и детали ФВМ металлические, покрыты порошковой эмалью.
   ✔ Для перемещения бокса предусмотрены транспортировочные пластиковые колеса, для стационарной установки бокса на место эксплуатации предусмотрены винтовые металлические опоры.
2. Внутренние детали рабочей камеры
   ✔ Столешница из нержавеющей стали марки AISI 304 с вытяжными отверстиями.
   ✔ Боковые и задняя стенки рабочей камеры выполнены из нержавеющей стали марки AISI 304.
   ✔ Съёмный блок розеток с внешним выключателем питания.
   ✔ Лампа УФ-облучения на задней стенке рабочей камеры.
   ✔ Пробоотборник для подключения счетчика частиц, жестко закрепленный на задней стенке рабочей камеры.
   ✔ Внутренний (рабочий) объём камеры герметично изолирован от окружающей среды.
   ✔ Освещение рабочей камеры – светодиодное.
3. Фронтальное окно
   ✔ Во фронтальное окно установлено безопасное стекло «триплекс».
   ✔ Створка фронтального окна снабжена механизмом подъема с газовыми амортизаторами, в закрытом положении окно фиксируется винтами, с обеспечением герметичного стыка по всему периметру створки.
   ✔ Фронтальное окно оснащено двумя овальными перчаточными портами, в которых установлены камерные перчатки; на перчаточных портах предусмотрены зацепления с направляющими для установки автономного модуля проверки целостности перчаток.
   ✔ Камерные перчатки бутиловые в комплекте с уплотнительными силиконовыми кольцами. Особенности перчаток: высокая непроницаемость (вода, газ, пар), используются в широком диапазоне температур, устойчивы к растворителям, концентрированным кислотам, подходят для медицинских, фармацевтических, химических, биотехнологических исследований.
4. Система очистки поступающего и удаляемого воздуха
   ✔ Очистка воздуха, поступающего в рабочую камеру, двухступенчатая (G4-Н14).
   ✔ Очистка воздуха, удаляемого из бокса, одноступенчатая (Н14).
5. Система вентиляции
   ✔ Два нагнетающих вентилятора.
   ✔ Два вытяжных вентилятора.
6. Элементы системы управления
   ✔ Система электроавтоматики – микропроцессорная.
   Пульт управления боксом – с сенсорным экраном.
   ✔ Датчики параметров воздушных потоков;
   ✔ Дифференциальный манометр для контроля понижения давления в рабочей камере бокса.
   ✔ Индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение).
   ✔ Индивидуальный предохранитель на блок розеток, установленный в рабочей камере.
   ✔ Встроенный кабель питания.
7. Вытяжной зонт для подключения к системе вытяжной вентиляции
   ✔ Установлен сверху бокса.
   ✔ В верхней части зонта имеется фланец диаметром 250 мм.
   ✔ В конструкции зонта предусмотрен компенсационный зазор, благодаря которому исключается влияние работы системы вытяжной вентиляции на работу бокса.
8. Элементы для проверки НЕРА-фильтров
   ✔ Штуцер в приточном ФВМ для оценки концентрации аэрозоля перед приточным НЕРА-фильтром.
   ✔ Штуцер в вытяжном ФВМ для оценки концентрации аэрозоля перед выпускным НЕРА-фильтром.
   ✔ Штуцер в воздуховоде для отбора проб воздуха при проверке интегральной целостности выпускного НЕРА-фильтра.
9. Передаточный шлюз
   ✔ Наружные панели корпуса шлюза металлические, покрыты порошковой эмалью.
   ✔ Внутренняя камера из нержавеющей стали марки AISI 304, герметичная.
   ✔ Расположение дверей – угловое: наружная дверь спереди бокса, внутренняя дверь встроена в боковое окно рабочей камеры.
   ✔ Двери шлюза снабжены запорной рукояткой из нержавеющей стали марки AISI 321.
   ✔ Двери шлюза снабжены системой электромеханической блокировки запорных рукоятей для предотвращения одновременного открытия обеих дверей.
   ✔ Две лампы УФ-облучения: одна сверху и одна снизу.
   ✔ Светодиодное освещение шлюза.
   ✔ В окна дверей шлюза установлены закаленные стекла.
   ✔ Выкатная перфорированная столешница из нержавеющей стали марки AISI 304 для облегчения загрузки предметов в рабочую камеру и обработки УФ-облучением донной части контейнера с материалом.
   ✔ Пульт управления шлюзом – кнопочный с индикацией состояния замков и дверей шлюза.
10. Опции изолятора
    ✔ Автономный модуль проверки целостности перчаток.
