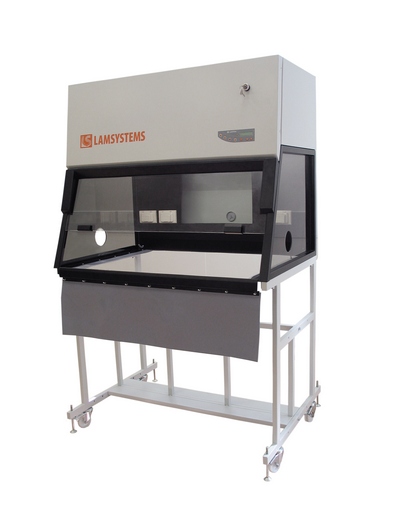

Ламинарное укрытие (бокс) БАВнп-01-«Ламинар-С»-1,2

Бренд: Lamsystems
Страна производства: Россия
Доступность: Под заказ

Ламинарный бокс предназначен для создания ламинарного поля над оптико-механическими узлами, располагаемыми на оптической плите.

Описание

Бокс обеспечивает защиту измерительных, юстировочных и других приборов, установленных на антивибрационной оптической плите, от загрязнений внешней среды. Задняя стенка имеет прозрачное окно и нишу для установки монитора с наружной стороны. Такое расположение монитора удобно при выполнении юстировочных операций и визуализации изображения с видеокамеры. Боковые стенки бокса оснащены отверстиями для вывода жгутов. Чёрная светопоглощающая поверхность рабочей камеры и тонированное фронтальное стекло исключают попадание прямого света и возникновение бликов.

Применение ламинарного укрытия (бокса)

  • Контроль качества в фармацевтической и пищевой промышленности.
  • Приготовление офтальмологических растворов.
  • Приготовление культуральных сред.
  • Фармацевтическая промышленность.

Стандартное исполнение ламинарного бокса

  1. Рабочая камера
    ✔ Лицевое стекло – распашное, материал – закаленное стекло, механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами.
    ✔ Демпфер для предотвращения удара при закрытии лицевого стекла.
    ✔ Закаленные боковые стекла.
    ✔ Наклонная лицевая поверхность бокса.
    ✔ Освещение рабочей камеры светодиодное.
    ✔ Один блок розеток в рабочей камере бокса (справа на задней стенке).
    ✔ Ламинаризатор воздушного потока выполнен из мелкоячеистой полимерной сетки.
    ✔ Столешница из нержавеющей стали (AISI 304).
  2. Блок УФ-облучения
    ✔ Блок УФ-облучения расположен в верхней части задней стенки рабочей камеры и защищен кожухом из нержавеющей стали.
  3. Система очистки поступающего и удаляемого воздуха
    ✔ Очистка воздуха, поступающего в рабочую камеру, происходит через фильтр предварительной очистки G4 и приточный НЕРА-фильтр Н14.
    ✔ Для подачи воздуха в бокс установлены два вентилятора.
  4. Элементы системы управления
    ✔ Система электроавтоматики – микропроцессорная.
    Пульт управления боксом – кнопочный с ЖК-дисплеем.
    ✔ Датчики параметров воздушных потоков;
    ✔ Индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение).
    ✔ Индивидуальный предохранитель на розетки, установленные в рабочей камере.
    ✔ Кабель питания несъемный.
  5. Подставка
    ✔ Подставка рамочная, для установки бокса на месте эксплуатации.
  6. Элементы для проверки
    ✔ Встроенный штуцер отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтра.

Технические характеристики

  • Габаритные размеры бокса в сборе c подставкой, мм (ШхГхВ):


    ✔ 1200х760х1870

  • Размеры рабочей камеры, мм (ШхГхВ):


    ✔ 1130х625х650

  • Масса бокса в сборе с подставкой (нетто), кг, не более:


    ✔ 160

  • Мощность, потребляемая боксом (без учета нагрузки на встроенный блок розеток), Вт, не более:


    ✔ 410

  • Суммарная максимально допустимая нагрузка на встроенный блок розеток, Вт, не более:


    ✔ 1000

  • Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017:


    ✔ По частицам размером больше или равным 0,5 мкм: 5 ИСО
    ✔ По частицам размером больше или равным 5,0 мкм: ИСО М (20; ≥ 5 мкм); LSAPC 4,8 ИСО по ГОСТ ИСО 14644-1-2002

  • Средняя скорость нисходящего воздушного потока в рабочей камере бокса:


    ✔ Скорость, настроенная на предприятии-изготовителе, м/с: 0,4
    ✔ Рекомендуемый диапазон скоростей для самостоятельной настройки, при котором гарантированно сохраняется однородность (ламинарность) воздушного потока, м/с: 0,25-0,5

  • Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м3/час:


    ✔ ≈790

  • Класс конечного HEPA-фильтра по ГОСТ Р ЕН 1822-1-2010:


    ✔ H14

  • Класс предварительного фильтра по ГОСТ Р ЕН 779-2014:


    ✔ G4

  • Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее:


    ✔ 1000

  • Уровень звукового давления на расстоянии 1 м от бокса, дБ(А), не более:


    ✔ 55

  • Дополнительные опции:


    ✔ кран для технических газов без электромагнитного клапана
    ✔ кран для горючего газа без электромагнитного клапана
    ✔ кран – вакуум без электромагнитного клапана
    ✔ дополнительный блок розеток (устанавливается слева)
    ✔ подставка рамочная увеличенной высоты (в отдельной таре)
    ✔ столешница «Polystone»-1,2
    ✔ лицевое стекло с круглым вырезом (слева/по центру/справа)
    ✔ лицевое стекло с квадратным вырезом (слева/по центру/справа)
    ✔ приточный ULPA-фильтр защитный экран рабочего проема
