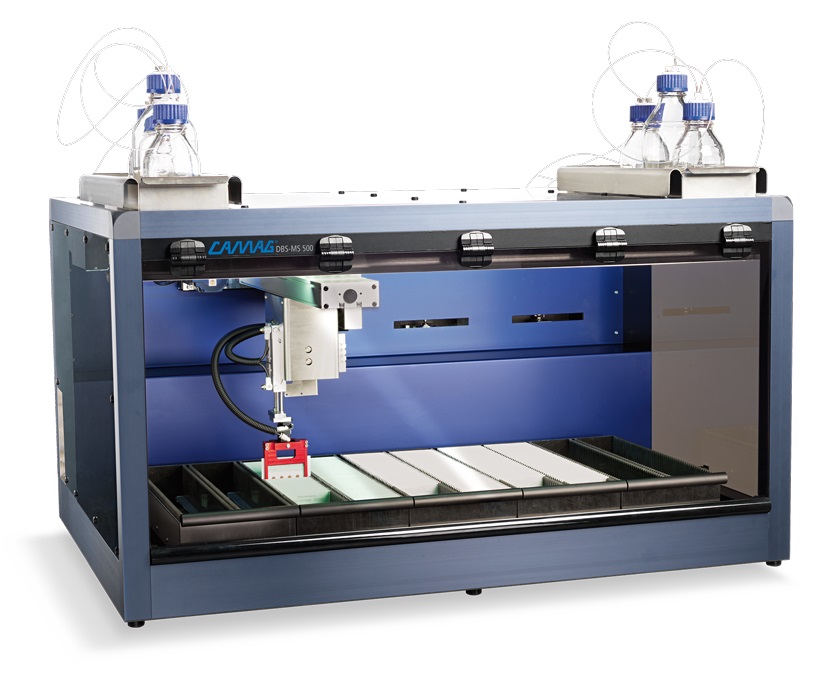

Роботизированный автосамплер DBS-MS 500

Робот для экстракции сухих пятен крови и ввода в ВЭЖХ-МС/МС систему

Сухие пятна крови напрямую экстрагируются со стандартных DBS-карточек и полученный элюат может быть проанализирован в режиме онлайн на любой ВЭЖХ-МС системе.

Ключевые особенности технологии DBS-MS 500

• Проведение анализа с высокой пропускной способностью до 500 карт DBS за цикл.
• Встроенный модуль оптического распознавания и считывания штрих-кода карт.
• Надежная система промывки для снижения кросс-контаминации.
• Система нанесения внутреннего стандарта методом распыления.
• Интерактивное соединение с любой системой анализа (LC-MS, MS или Sample Collector).
• Полный контроль через программное обеспечение Chronos.

Автоматизированная система извлечения Camag DBS-MS делает анализ DBS чрезвычайно простым и имеет много преимуществ перед ручным или полуавтоматическим способом экстракции.

Использование Camag DBS-MS 500 вместо обычной процедуры отбора крови позволяет существенно снизить затраты времени, средств на хранение и транспортировку проб, а также сократить объем отбираемой крови.

Захват DBS карточки

Для захвата DBS карточки разработана высоконадежная механика. DBS карточки расположены в 5-ти штативах, каждый емкостью до 100 карточек. Механизм захвата разработан специально для DBS карточек. Он предназначен для надежного захвата и перемещения карточек любого типа на всех стадиях процесса.

Модуль оптического распознавания (OCR-модуль)

Цифровая камера с встроенным ПО и сенсором для определения свойств карточек: номера и положения пятен, статуса пятна и информации штрих-кода. DBS карточка будет проанализирована, если все заданные критерии выполнены. Имея большой опыт в оценке изображений, Camag разработала собственный надежный OCR-модуль.

Модуль внутреннего стандарта

Вариабельность абсолютного сигнала ЖХ-МС системы можно скорректировать с помощью внутреннего стандарта нанесенного на DBS карточку прямо перед экстракцией. Это также позволяет учитывать эффективность экстракции. Нанесение внутреннего стандарта перед экстракцией DBS карточки намного проще, чем добавление его на карточку перед нанесением пробы крови. Camag выпускает высокоточные устройства для нанесения на ТСХ пластины и имеет опыт для выпуска ISA-модулей.

Модуль экстракции

Точная экстракция пробы включает в себя цикл процедур с использованием различных растворов и последовательностей. Система может быть сконфигурирована для Ваших задач от «прямого ввода» с петлей 20 мкл или ввод 200 мкл в предколонку — она пригодна для любой ВЭЖХ-МС системы.

Модуль промывки

Требования по предельному остатку пробы особенно высоки для прямого ввода пробы. Следовательно, надежный модуль промывки — важная часть дизайна и работы системы. Система прошла независимые испытания, подтверждающие ее характеристики по предельному остатку.

Возврат DBS карты

Наконец, держатель карточки возвращает ее в исходное место на шатативе. В зависимости от ваших задач, также возможна проверка полноты экстракции или другие тесты.
