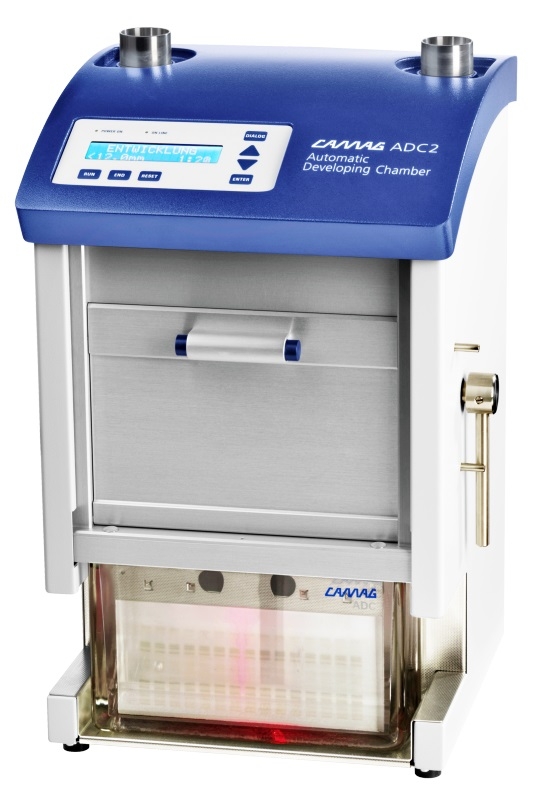

Автоматическая камера ADC 2
Автоматическая камера ADC 2 – «сердце» современной ВЭТСХ системы. Она обеспечивает воспроизводимое и полностью автоматическое элюирование, независимое от условий окружающей среды. Можно задавать и контролировать активность и кондиционирование пластины, насыщение камеры, дистанцию фронта и время сушки по окончании. Возможна работа в двух режимах: с управлением от клавиатуры и под управлением ПК с программой winCATS с индикацией всех параметров и документированием процесса.
- Полностью автоматическое элюирование ТСХ / ВЭТСХ пластин 20 x 10 см.
- Чтобы обеспечить совместимость с прежними методиками, используется обычная стеклянная камера 20 x 10 см Twin Trough Chamber, однако влияние атмосферы и опыта оператора исключаются.
- Может работать отдельно и под управлением программы winCATS.
- Освобождает оператора от мониторинга за пластиной и позволяет записывать все параметры процесса.
- Опция «Humidity Control» дает возможность задавать влажность и, следовательно, контролировать активность слоя пластины.
Сейчас начинается процесс проявления.

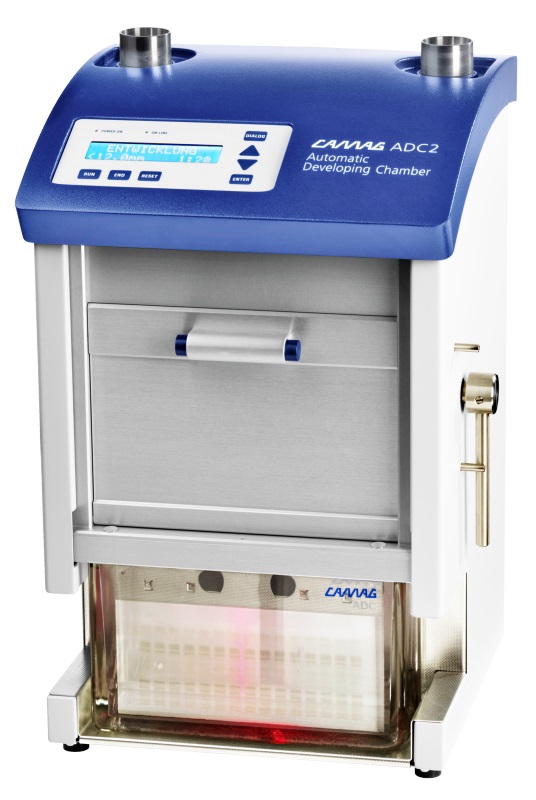

Я немного увеличил изображение, чтобы вы могли лучше видеть инструмент.
Процесс насыщение камеры
Прямо сейчас прибор выполняет предварительную сушку, поэтому в основном пластина находится здесь, и обдувается атмосферным воздухом, чтобы высушить образцы на случай, если они не полностью сухие. Это продолжается в течение 30 секунд, а затем после предварительной сушки начнется насыщение камеры, и растворитель фактически стечет в бак, вы сможете увидеть здесь сток растворителя.
И теперь вы можете увидеть растворитель, протекающий в обе камеры или лотки камеры с двумя лотками. Передняя камера вмещает 10 миллилитров растворителя. Задняя камера, где расположена установка для насыщения, содержит 25 миллилитров растворителя для насыщения, который в этом случае является тем же растворителем. Это длится 30 секунд, впускные отверстия открываются, и он сливается через бак, и вот процесс насыщения начался. На дисплее, который вы не сможете увидеть, но здесь, на дисплее показано насыщение бака и время обратного отсчета, это также будет показано в программном обеспечении.
А сейчас у нас 20 минут.
Процесс регуляции влажности
Итак, все наши методы требуют 20 минут для насыщения камеры. И на отметке в 10 минут в этом 20-минутном процессе начнется процесс регуляции влажности. И так в течение последних 10 минут насыщения будет происходить насыщение и регуляция влажности. И это типичные настройки, которые мы используем в наших методах, то есть 20 минут для насыщения камеры и затем последние 10 минут также для регуляции влажности.
Здесь вы можете лучше рассмотреть процесс регуляции влажности, здесь находится раствор соли хлорида магния внутри бака. Затем воздух начинает пузыриться в этом растворе и направляется обратно на пластину. Так что в основном это петля воздуха, которая проходит через пластину обратно, через регулятор влажности, и раствор возвращается на пластину.
Наш метод требует десяти минут для этого, и это дает достаточно времени для уравновешивания и доведения пластины до необходимой влажности, которая в этом случае должна составлять примерно от 35 до 36 процентов. Таким образом, этот процесс снова будет продолжаться в течение 10 минут, а затем, как только он закончится, пластина будет опущена в камеру для проявления.
Процесс проявления
Теперь насыщение и регулировка влажности завершаются. И вы можете услышать, как процесс останавливается. Теперь пластина опустится в камеру, а затем опустится в растворитель, и, как вы видите, проявление началось.
Мигающий красный свет, который вы видите, - это ПЗС, отслеживающий движение фронта растворителя здесь, когда он поднимается вверх по пластине. И это будет продолжаться, и он будет продолжать отслеживать движение фронта растворителя, пока он не достигнет нужного расстояния, которое в нашем случае и в большинстве наших методов составляет 70 миллиметров от нижней части пластины. Как только он достигнет этого уровня, пластина будет удалена, затем она высохнет, и тогда мы сможем удалить ее из ADC 2.
И сейчас проявление почти завершено.
Мы почти на отметке 70 миллиметров. И как только мы нажмем, инструмент вытянет пластину из камеры и начнет сушку.
Вы можете слышать, что проявление закончено. Обратите внимание, что пластина поднялась обратно в камеру, где теперь она будет сушиться в течение пяти минут.
Все эти параметры полностью контролируются в программном обеспечении, используемое по умолчанию время сушки — пять минут.
На задней части ADC 2 имеется соединение, которое отправляет испарения в вытяжку, и вы можете услышать, что внутри есть котел, который фактически вытесняет этот воздух, поэтому имеется довольно хороший воздушный поток, выходящий из инструмента, так что вы можете просто подключиться к выхлопной системе, чтобы отводились пары растворителя.
Это будет продолжаться еще около четырех с половиной минут, а затем проявление будет завершено, и мы сможем вынуть пластину.
